AMD自己的芯片组配合自己的CPU，可谓是门当户对了。目前AMD的K8平台相关芯片组产品主要是AMD8000系列芯片组。该系列芯片组由充当北桥的AMD8151或AMD8131以及充当南桥的AMD8111组成，如下图：

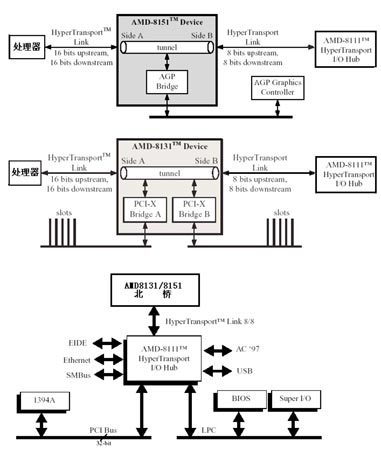

AMD8000系列芯片组结构图

　　从上图可以看出AMD-8131由两大功能模块(HT Tunnel+ PCI-X Bridge)组成，HT Tunnel这个通道内分有两个接口端，SideA通过HT总线连接到K8 CPU，SideB则通过HT总线连接到后端的8111南桥。

　　●AMD8131

　　这里需要注意的是，虽然AMD8131两端都采用了HyperTransport总线连接，但是A和B两端的HT传输总线的位宽是不同的，A端为双向16位，B端则为双向8位。同时AMD8131还拥有两个PCI-X Bridge(BridgeA＋BridgeB)，独具PCI-X支持；

　　此外AMD8131两端HyperTransport总线的最高运行频率也不相同，在A端是800MHz×2＝1.6GHz，这样它和CPU间的最大数据传输带宽就是6.4GB/s；而在B端则最高频率仅为400 MHz×2＝800MHz。

　　●AMD8151

　　而AMD-8151的架构和AMD-8131类似，也是分成A和B两个HT传输端口，A和B端的对应HT传输总线位宽同样为双向16位和双向8位；并且两端传输总线的时钟频率也不相同。

　　●AMD8111

　　AMD-8111则相当于传统的南桥芯片，上面的结构图中我们可以看到它和AMD-8131/8151进行通讯的部分采用的是8位上行和8位下行的双向HT总线，同时最高具备200MHz×2=400MT/s的数据传输率，这样它和AMD-8131/8151进行通讯的最大带宽就是400MT/s×(8+8)÷8=800MB/s。

　　此外，AMD8111在硬盘接口方面提供两个可支持ATA133的EIDE接口，网络设备方面则内部仅集成10/100M网卡功能。

　　不过，不知出于什么原因，在使用其它厂家芯片组的主板纷纷推出的同时，市场上却鲜见使用AMD芯片组的主板。这不能不说是个遗憾。

　　我们绝不盲从：ALi M1687＋M1563芯片组

　　如此多的厂家都提供了自己的K8平台解决方案，ALI公司当然也不甘落后，他们也推出了M1687+M1563的K8平台。以下为M1687+M1563的系统构架图：

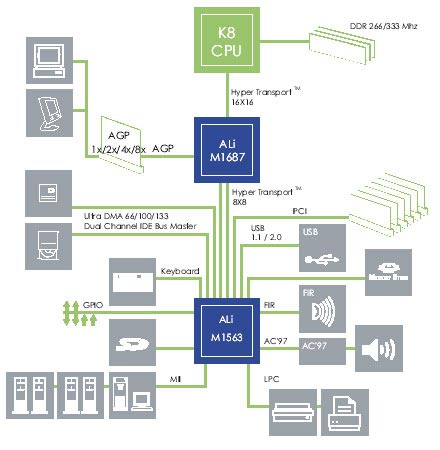

M1687+M1563的系统构架图

　　有趣的是虽然ALI为这套芯片组的北桥取名为M1687，但是我们在实测中却发现实际上这块芯片其实就是AMD的8151芯片组！ALI官方则宣称M1687是其与AMD合作研发的产品。

　　既然如此，考虑到我们上面已经介绍了AMD8151的相关参数。因此举一反三，我们很自然地就可以想到其南北桥芯片组也是采用HyperTransport技术进行连接。

　　不过值得注意的是，尽管北桥使用AMD8151，但是与AMD8111只能支持200MHz的总线频率不同，ALi的ALi1563将所支持的HyperTransport总线最高频率提高到了400MHz，同时保持最大上下行位宽仍为8bit。这方面ALi没有盲从AMD8111的参数设计。因此相比AMD8151+AMD8111的组合实现了南北桥数据传输最大峰值带宽的倍增！这样我们将800MB/s×2，就得到其相应的最大带宽为1.6GB/s。

　　至于北桥和CPU之间，由于采用的同为AMD8151，自然是同样的最大6.4GB/s的传输位宽了。除此以外，南桥方面则没有太多的亮点，平庸的2×ATA133硬盘接口和内建10/100M网卡功能。

　　因此，对于ALI的M1687+M1563芯片组而言，其看点：

　　-高达1.6GB/s的南北桥数据传输最大峰值带宽。
