五十步笑百步：VIA K8T800芯片组

　　作为AMD的另一个重要合作伙伴，VIA也推出了自己的K8T800系列芯片组以支持K8处理器。K8T800芯片组由北桥VT8385＋南桥VT8237构成，以下是使用VT8385+VT8237的K8T800芯片组系统组成结构图：

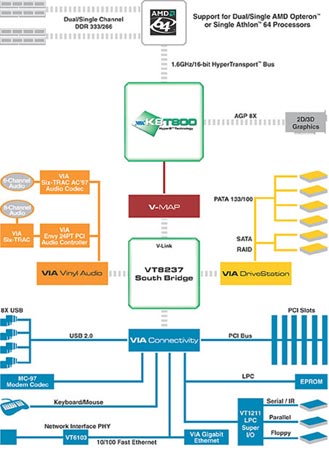

K8T800芯片组系统组成结构图

　　VIA给用在它们主板上的HyperTransport总线技术起了一个很好听的名字，叫做Hyper8。从这张图里我们可以直接看到VT8385与CPU间HT传输总线的数据传输率为800MHz×2＝1600MHz，同时上下行皆最大支持16bit的位宽。这样如我们前面为大家介绍的那样，其峰值带宽就为6.4GB/s。

　　有此资本在手，VIA显然不会忘记在其官方网页上标榜一番，同时不忘抓紧时机“郁闷”一下对手NVIDIA。上图就是截自VIA官方网站的原文页面，从划红底线的部分我们不难看出这句话的攻击矛头直指NVIDIA。

　　现阶段K8芯片组中只有NVIDIA的nForce3 Pro 150符合这段话的描述。不过这里的3.2GB/s似乎应该改正为3.6GB/s为宜。看来，在火药味十足的K8芯片组市场，VIA是铆足了劲要和NVIDIA大干一场了。不过，VIA K8T800也并非无懈可击，他们的问题在于其VT8237南桥与VT8385北桥间的连接带宽。

　　在K8T800上，VIA继续使用其连接南北桥的V-Link总线技术，该总线主要指标如下：

　　◎总线位宽为16bit；

　　◎总线工作频率为66MHz，并使用类似AGP8×的8×数据传输率技术，这样其数据传输率就应为66 MHz×8＝533MT/s。

　　值得一提的是，当连接在V-Link总线一头的VT8385北桥工作在这个最高数据传输率时，却只能以半双工的模式进行南北桥的数据传输，这样其南北桥数据传输峰值带宽便为：

　　533 MT/s×（16/2)/8=533MB/s

　　而相比之下，连在V-Link总线另一头的VT8237本身则完全可以支持533MT/s时的全双工工作模式。只不过受到VT8385北桥上述特性所限，因此导致K8T800芯片组南北桥数据传输峰值带宽仅为533MB/s。这也使K8T800成为所有目前为止发布的芯片组中，南北桥数据传输峰值带宽最低的一款芯片组。

　　在产品分类方面，VIA则将K8T800按照面向的应用范围不同而分成了两种，一种面向服务器和工作站，另一种则面向现在的桌面PC。这两者的不同主要在于，一个支持Opteron，而另一个是支持Athlon 64。面向服务器和工作站的版本还可以支持PCI-X标准。由于内存控制器已经内置到了CPU当中，所以这一项和主板本身的设计关系不大。

　　而关于这款芯片组的南桥方面则采用的是内置功能较多的VT8237，它们所支持的功能包括内建的VIA Viny Audio 5.1环绕声卡，2×ATA133＋2×SATA硬盘接口，以及SATA接口的RAID功能，10/100M内建网卡等。此外，通过VIA VPX2 I/O扩展桥还可以支持服务器/工作站平台上常见的PCI-X设备。

　　综上所述，我们认为VIA K8T800芯片组的看点在于以下3处：

　　- Hyper8所带来的参数优势，可能为VIA带来的切实性能领先；

　　- K8T800芯片组较低的南北桥数据传输带宽，可能会对系统整体表现造成影响；

　　-丰富的南桥内置功能。
