有没有想过一片手掌般大小的主机板,已经整合了CPU、晶片组、记忆体、网络功能及音效输出呢!?VIA 透过自家的CoreFusion技术,把北桥晶片的功能整合在处理器内,进一步减少PCB的使用空间令x86系统变得更微型。而HKEPC编辑部有幸找来全球最细的x86 系统 -- VIA Luke CoreFusion作测试。
VIA CoreFusion技术 : High Level of miniaturizaion
对于一般用家来说,家中的桌面电脑处理器不是Intel的便是AMD,很少会留意到原来VIA也有推出处理器,全因VIA的处理器主要针对工商业用嵌入式平台例如Thin Client、POS Client、移动嵌入式应用IP STB、LCD TV / PC、 Telematic (Car PC)、PVR用途、多媒体Media Centre等等,全以低功耗及微型化为卖点,不同于桌面处理器市场要着重效能表现。而为了进一步把嵌入式应用微型化,VEPD(VIA Embedded Platform Division)于2003年3月CeBIT大会上,提出CoreFusion慨念以供更高度整合及微型化的处理器。

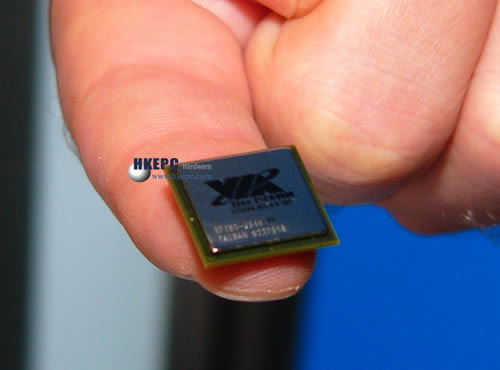

其实VIA已拥有全球最细的VIA Eden-N处理器,它是基于VIA C5P Nehemiah核心并采用NanoBGA封装,大小只有15mm x 15mm,如图上的展示VIA Eden-N处理比手指头还要细,再进一步微型化的效果已不显注,因此VIA想到把北桥晶片的功能也加入处理器内,令主机板减少设置北桥晶片的空间及走线,大大减少主机椴板PCB所需的空间。但要真正把北桥的功能放置在处理器内便需要重新设计处理器,不单成本上升而且处理器设计变得复杂,更难控制良率处于高水平,故此VIA决定只是把现有的Eden-N处理器和北桥一同封装,减少开发成本并能即时应市,这就是VIA CoreFusion技术。
首颗VIA CoreFusion 处理器 : "Mark"

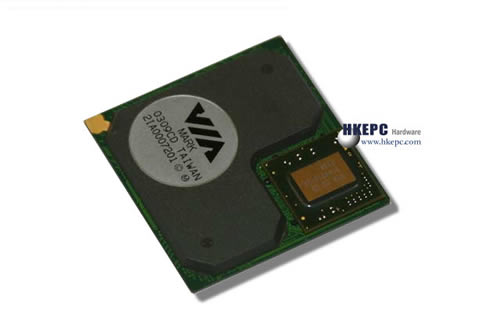

图为首颗CoreFusion处理器代号为"Mark",它早于2003年CeBIT便正式发布,我们可以看到它是把Eden-N处理器和北桥晶片封装在一起,处理器速度为533MHz,并拥有128KB L1及64KB L2 Cache,电压为1.05V并支援SSE及MMX指令集。北桥方面则采用CLE266晶片,最高支援SDR 133MHz及DDR266容量最高为2GB。绘图方面,支援AGP 8X绘图接口并内S3 UniChrome,提供Mpeg 2硬件解码功能,3D能力方面支援DirectX 7,拥有1条Pixel Shader流水线及2个Texture引擎,整颗Mark CoreFusion最高功耗为7W,在当时来说是十分惊人的设计。南桥方面,Mark CoreFusion可配合VT686B、VT8235及VT8237南桥晶片,可惜的是它内建CLE266北桥,只支援266MB/s的V-Link南北桥传输比较落后,不过当它配合VT686B南时就能支援ISA接口,适用于工业用的ISA控制卡,虽然CoreFusion早在2003年CeBi已经t发布,但却要等到2005才由概念产品变成真正的出售的东西。

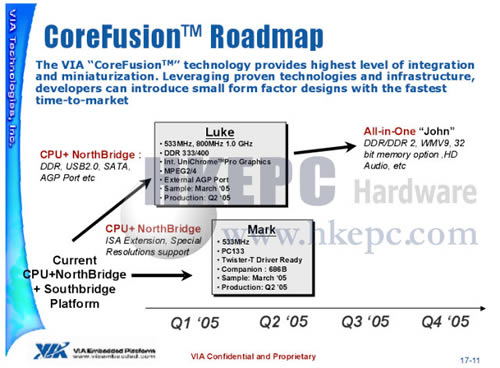

效能更高的CoreFusion?Luke & John
由于Mark的效能较低,因此VIA把它用于效能要求不太高的应用,例如Thin Client、POS Client等,但VIA亦会推出效能更强的CoreFusion,企图攻入Top-Box、MediaCentre等多媒体应用市场,它就是"Luke"。虽然Luke同样采用VIA Eden-N处理器及基于VIA C5P Nehemiah核心,但时脉却拥有533MHz、800MHz及1GHz版本,而且嵌入的北桥晶片亦提升至CN400。
CN400在记忆体控制器上有所提升,加入DDR333及DDR400记忆体支援而且最高容量达4GB。绘图接口方面同样支援AGP 8X,但内建显示核心却提升至S3 UniChrome Pro,时脉为200MHz并拥有2条Pixel Shader流水线及2个Vertex Shader引擎。Mpeg解码能力亦进一步提升,包括Mpeg 2、Mpeg 4、High Quality DVD Streaming Playback等硬件解码能力,而且支援HDTV 1080i及720p输出。除了加入更多的硬件解码格式外,CN400亦加强摄取能力,支援多种常见的规格例如ITU-R、BT656、VIP1.1、VIP 2.0及YUV 422,因此Luke比Mark更适合用于Top-Box及Media Centre系统。影像输出方面,Luke CoreFusion支共援DuoView能提供双显示模式,除了内建的D-Sub输出,亦能采用LVDS、DVI Transmitter或TV Encoder,提供S-Video、DVI及TFT Flat Panel输出。
南桥方面,同样能支援VT8235及VT8237,由于CN400支援Ultra V-Link,因此南北桥的传取速度由266MB/s提升至1GB/s,减低了传输上的瓶颈。Luke CoreFusion 533MHz、800MHz及1GHz最高功耗分别只有为6W、8W及10W,完全显示出VIA在低功耗方面的功力。
据VIA嵌入式系统平台处CPU产品行销副理吴亿盼小姐(Epan Wu)表示,它们并不会满足于现时的CoreFusion设计,而在计划中他们将会开发代号为"John"的CoreFusion处理器,可能进一步把南桥内建于处理器内,初步估设计将会为C7M + CN900 + VT8251,因此将会加入功耗更低的DDR2记亿体支援能力,更内建WMV 9硬件解码加速,音效方面支援High Definition Audio,提供32Bit 192KHz 7,1声道输出,不过"John"并不会于短期内出现,因此短期内"Luke"还是CoreFusion的主力产品。
