NVIDIA在2007年4月17日发布了G84和G86,市场还未大面积铺货,只有少数DIYer在第一时间败了这些万众瞩目的显卡,根据我们得知的消息来看,技嘉的出品的GeForce 8600GTS均是非公版设计,其中一款8600GTS完全采用被动散热,是真正的零噪音显卡,非常适合打造个性电脑的消费者。

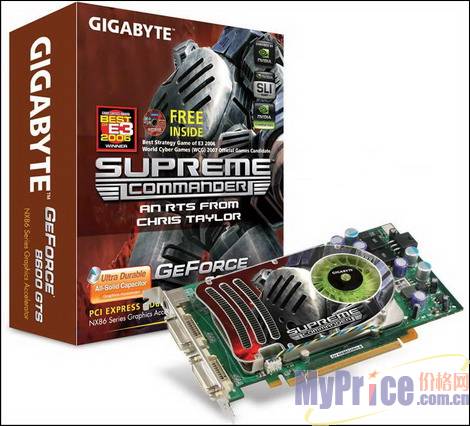

技嘉出品的G84有两款,其中技嘉GV-NX86S256H-B的包装非常COOL,红色主题中屹立着一个钢铁巨人,包装上有SLI和VISTA认证的标识,透漏出非凡的气质。

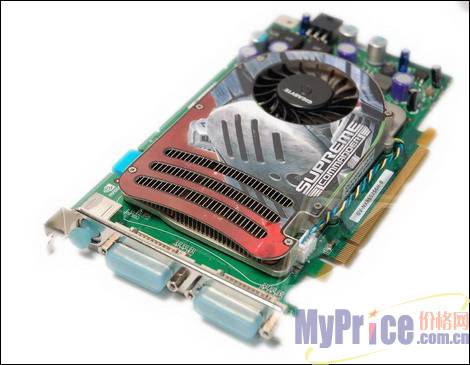

大气的包装中是同样大气的显卡,显卡外观和Direct×9显卡有很大的差别,似乎更COOL、更养眼…莫非这就是Direct×10显卡的魔力所在^_^

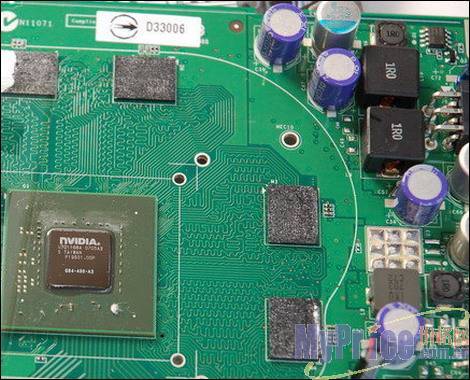

技嘉GV-NX86S256H-B基于G84-400核心,采用TSMC 80nm生产工艺,核心频率为675MHz,显存规格为256MB/128bit的GDDR3显存,2000MHz的默认频率。

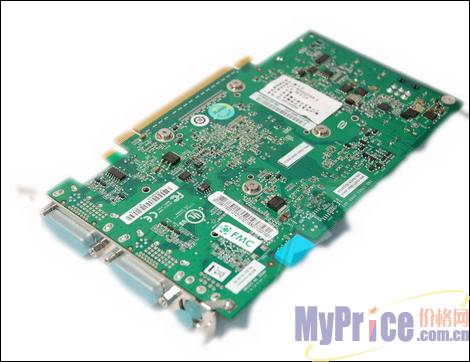

这款显卡的做工用料非常扎实,采用8层PCB板设计,供电模组做工优秀,大量固态电容可以提供非常充沛的电力,显卡本身虽然功耗仅仅有71W,但是还是提供了6Pin的电源接口,想必是为玩家超频考虑。


显卡的接口采用DVI-I+TV-OUT,支持大家关注的HDTV和HDCP,并且支持MPEG2,HD,WMV HD,H.264等一系列影音规格。

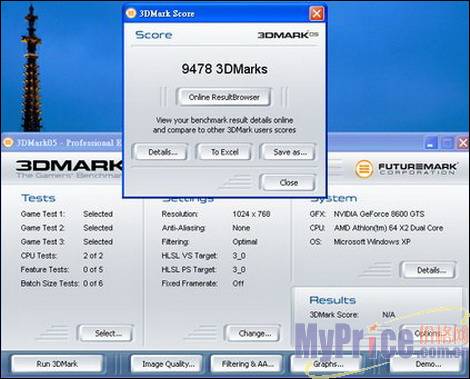

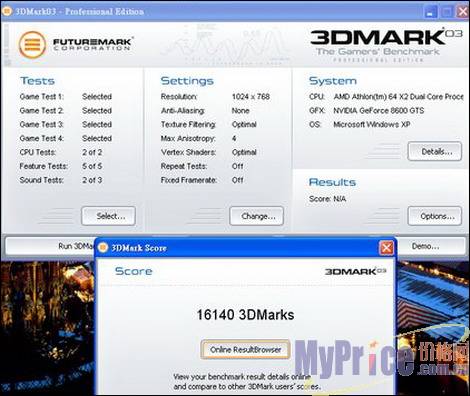

在CPU为X2 3800,512M DDR667双通道的平台下,这款显卡的3DMark05分数为9478,3DMark03分数为16140,这个分数仍旧无法与7950相较,相信3DMark07发布后这款显卡才会发挥出真正的实力。
