如果我们从未来向后看，就会得知Direct×10时代真正的起点并非2006年11月GeForce8800GTX的发布，而是2007年4月17日G84和G86的普及，真正意义的Direct×10革命绝非天价产品所能推动的，只有那些真正改变用户使用方式的产品才能带来颠覆性的影响，例如平价版的GeForce 8600和8500家族。

    NVIDIA的G84和G86采用了成熟的80nm工艺，相对GeForce 8800GTX来说功耗有了很大的下降，所以G84、G86核心芯片能够风冷达到800MHz以上的频率，而且仍然有一定的超频空间，所以XFX和ASUS等大厂肯定会开发出超频版显卡，但我们从NVIDIA公布的公版标准已经可以看出大致的性能指数。

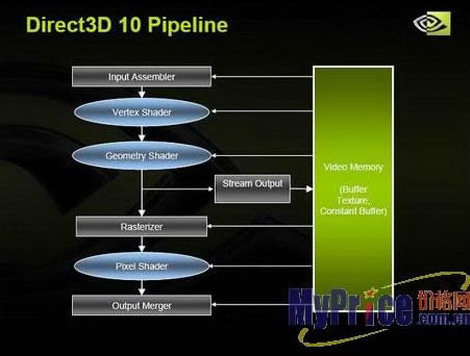

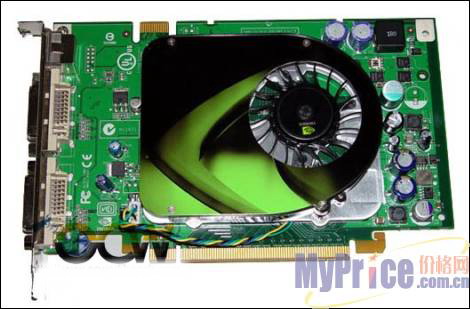

    核心编号为G84-400/403/405的产品为GeForce 8600GTS家族，它们的晶体管数量达到了2.89亿个，拥有32个流处理单元，渲染频率1.45GHz，默认GPU核心频率675MHz，GDDR3显存频率2GHz，显存容量为256MB，位宽128-bit，实际最大功耗71W。

    对于超频玩家来说，GeForce 8600GTS可以在使用风冷散热器的条件下提升到750MHz左右的频率，若MOD的话可逼近1GHz，GDDR3显存的频率也能轻松达到2.2GHz或以上，超频性能比较可观。

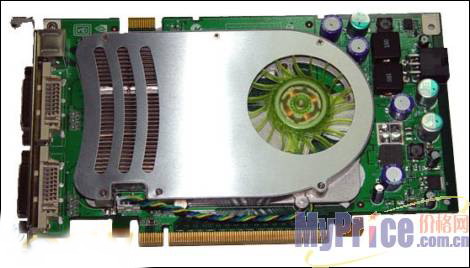

    核心编号G84-300/303/305的产品为GeForce 8600GT，它们的流处理单元为32个，运行频率1.18GHz，GPU核心频率分别为500/550/600MHz，GDDR3显存频率1.4GHz，容量128/256MB，位宽128-bit，实际最大功耗43W，无需外接PCI-E电源，目前超频性能还未可知。

    核心编号为G86-300/303/305的显卡会命名为GeForce 8500GT，本质上相当于半个G84，晶体管数量为2.10亿个，流处理单元16个，运行频率900MHz，GPU核心频率450/500/600MHz，GDDR2显存容量128/256MB，频率800MHz，这种显卡很难表现出完美的Direct×10效果。

    预计在AMD RV630之后，NVIDIA会发布核心为G86-303/305的GeForce 8300家族，与8500GT相同流处理单元也是16个，基于7300的PCB板，因此GDDR2显存位宽只有64-bit，容量128/256MB，实际最大功耗35W左右。

    根据G86的规格来看，在Direct×10游戏尚未面世的时候它们毫无作用，在Direct×10面世后他们完全无法流畅运行，所以小编提醒用户谨慎购买。
