当前，我国工业界的产品设计平台正在从“以二维为主”转向“以三维为主”，以三维CAD技术和软件产品为基础的三维设计技术正成为企业信息化应用的热点和焦点。相应的，三维CAD软件的应用对企业的计算机平台提出了更高的要求，机械制造和建筑领域的三维设计成为了图形工作站的最主要应用领域。本期将从航天工业特种设备行业的具体需求出发，以市场上的IBM INTELLISTATION M PRO 9229图形工作站为例，探讨图形工作站的选择和应用。

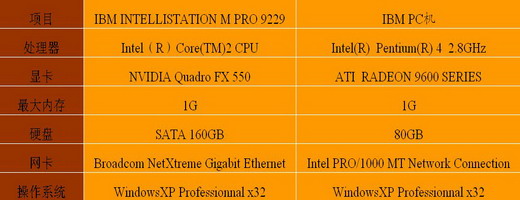

    测试人员以IBM INTELLISTATION M PRO 9229位工作平台，其配置如表1所示。这套系统由中国航天科技集团公司第一研究院航天发射技术及特种车事业部的技术人员进行测试和试用，并与日常使用的另一台IBM PC机进行对比。

规格配置

    中国航天科技集团公司第一研究院航天发射技术及特种车事业部（简称CASV）是航天一院直属的国有经营实体，以航天发射技术为依托，管理和运营特种车和地面设备相关资源，具备特种车研发设计、总装总成、底盘和零配件生产能力。主要从事弹箭发射技术、发射方式以及发射车、发射平台的研制，是航天科技集团发射技术及地、舰面设备专业组组长单位，为各型号运载火箭研制过一系列高水平、高质量、高可靠性的地面发射设备，并形成了配套的各种高性能分系统产品，主要产品有发射台、加注供气设备、吊装设备、铁路运输设备、辅助的工作台梯、低温产品和定位定向产品等。

    航天发射技术及特种车事业部开展设计技术革新较早，已经能非常成熟地运用了三维CAD软件完成产品开发。结构特征复杂、体积庞大是这一领域产品的基本特点，因此，其三维产品设计对计算机几何图形处理性能的要求非常高。因此，CASV的工程师会使用惠普等公司的图形工作站产品，以提升软件系统的运行性能表现和工作效率。而普通的高性能PC则由于缺乏专业图卡和大内存的支持，不能应付较大规模的专业图形处理任务。特别是在模型出工程图和工程剖视图时，系统运行表现急剧降低。试用平台除采用双核处理器外，内存容量与CASV现有系统差别不大，而图卡则采用新近的入门级专业产品NVIDIA Quadro FX 550，通过试用我们希望衡量这块专业图卡对这类型的行业应用有多大的提升作用。
