因为不知道正式上市后的称号是什么，所以这里采用的是目前的名称Pentium E，我们以Pentium E2160为例看看它与之前产品的区别。外观上，Pentium E2160与L2 Stepping (步进) 的Core 2 Duo E6400并无太大区别，同样采用现时的LGA 775接口，底部拥有775个金属触点，顶盖左上角同样有两个特别的小凸点。

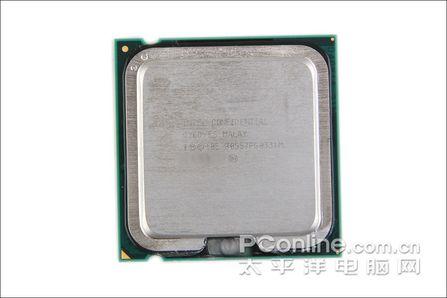

Pentium E2160

　　Pentium E2160处理器采用的是65nm工艺制造、双核心设计，LGA775接口，主频为1.8GHz；外频为200MHz，倍频为6～9x范围可调；一级数据缓存为32KBytes，共享高达1024KBytes的二级缓存；800MHz前端总线，支持MMX、SSE、SSE2、SSE3、SSSE3多媒体指令集，具备EM64T 64位运算指令集，EIST节能技术；在功能方面，大众用户使用度普遍不高的Virtualization（虚拟化）和商业用博锐技术（Intel VPro）均被削减。

Pentium E2160顶盖

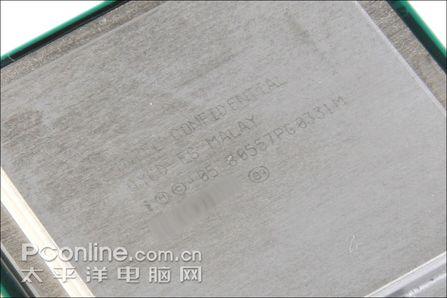

　　顶盖上标有三行编号，分别是“INTEL CONFIDENTIAL”、“QYCD ES MALAY”和“80557PG0331M”。其中第二行的“QYCD”主要定义的是该产品的核心步进号为L2，第三行的“80557PG0331M”为识别的关键，80557代表的就是Conroe核心，类似的，80551＝Smithfield、80552＝Cedar Mill、80553＝Presler。其后的“P”表示该处理器是Core 2 Duo系列处理器，类似的，R＝Celeron/Celeron D，P＝Pentium4/Pentium D/Core 2 Duo。“J”为1333MHz前端总线，“G”为800MHz前端总线，C＝400、D/E＝533、G＝800、H＝1066。最后的“0331M”代表了该处理器的时钟频率为1.8GHz，拥有1兆共享式L2二级缓存。

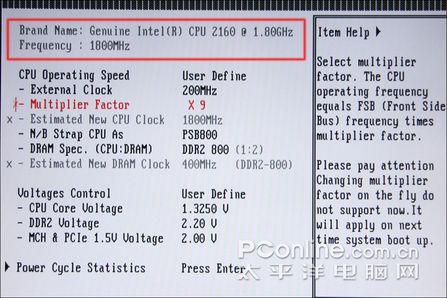

Pentium E2160 BIOS

　　而在缓存容量方面，基于Core架构的Pentium E2160处理器，其二级缓存再次被削减，Intel由“真”Conroe的4MB二级缓存，演变出2MB二级缓存版本的Allendale，虽然Pentium E2160处理器目前还没有很明确的核心研发称号，但其二级缓存容量被进一步地削减至1MB、4路（4M Conroe为16路、2M Allendale为8路）。在CPU顶盖的核心编号上，其中的第三行用以定义核心频率“80557PG0331M”字段中的“033”，表明了两者均采用相同的时钟频率??1.8GHz。Intel可能考虑到，一方面要尽可能提升圆晶的良品率以增加产量，另一方面，配合其精湛的科研技术，要进一步地提高不良品的利用率。通过屏蔽部分损坏了的二级缓存，衍生出更多经济型的处理器，早期2MB版的Core 2 Duo E6400/E6300就是一个很好的例子。因此，我们有理由相信，Pentium E2000系列双核酷睿2处理器的诞生，与Core 2 Duo E4000系列有着相当密切的关系。Pentium E2160与Core 2 Duo E4300均采用抑制的原生2MB“003”型基板，背面元件明显要少于4MB的“001”型版本。这不得不让人产生Pentium E2000系列是由Core 2 Duo E4000系列所Costdonw的想法。可能在CPU-z的处理器信息对比中，我们能看出更多的端倪。Pentium E2160和Core 2 Duo E4300均采用一致且是目前最新的L2核心步进，同时由于Intel尚未公布Pentium E2160的详细规格，最新版的CPU-z就将其误识别为一颗只具备1MB共享式二级缓存的Core 2 Duo E4300。在CPU-z的缓存信息页面中我们可以看到上述两款处理器的真正区别，一级缓存的容量及连接路数并没有实际性的变化，但在二级缓存的连接路数方面，Pentium E2160相对与2MB版本就明显的削减了一半，同时也仅为4MB Core 2 Duo E6000系列的四分之一。

　　根据测试的结果显示，Pentium E2160与Pentium E2140在性能上完全能够压制得住目前炙手可热的65nm Athlon64 3600+ X2，也就是说酷睿微架构的更低频率的型号已经可以打败频率更高的AMD相应处理器，虽然Athlon64 3600+ X2的缓存仅为512KB，但换成Athlon64 3800+ X2后其情况也不会好上很多。
