事实上，正是主板和芯片组的鼎立支持才让我们有了与超频亲密接触的机会。在我们的此次评选中，并不考虑一些极个别的特殊情况，而是要求入选产品具有普遍较高的超频成功率。与此同时，入选产品在当时还应当是公认的性价比之王，这才真正符合超频的原则：以小博大，追求最出色的性价比！

　　制作工艺带来源动力：CPU超频的基石

　　我们通常所说的CPU纳米制作工艺并非是加工生产线，实际上指的是一种工艺尺寸，代表在一块硅晶圆片上集成所数以万计的晶体管之间的连线宽度。按技术述语来说，也就是指芯片上最基本功能单元门电路和门电路间连线的宽度。以65纳米制造工艺为例，此时门电路间的连线宽度为65nm。我们知道，1微米相当于1/60头发丝大小，经过计算我们可以算出，0.065微米（65nm）相当于1/920头发丝大小。可别小看这1/920头发丝大小，这微小的连线宽度决定了CPU的实际性能，CPU生产厂商为此不遗余力地减小晶体管间的连线宽度，以提高在单位面积上所集成的晶体管数量。采用65纳米制造工艺之后，与90纳米工艺相比，绝对不是简单地令连线宽度减少了35纳米，而是芯片制造工艺上的一个质的飞跃。

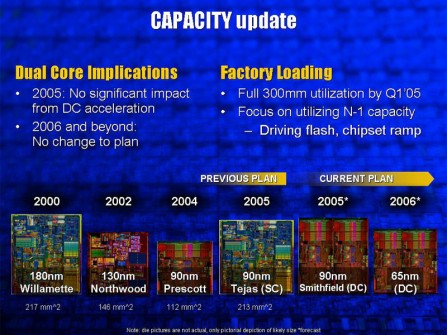

历代处理器的制作工艺提升之路

　　如今最新的65纳米制作工艺可以在不增加芯片体积的前提下，在相同体积内多集成将近一倍的晶体管，使芯片的功能得到扩展。目前Pentium4（Prescott核心）处理器其内部的晶体管信位宽度为50纳米，而使用65纳米技术后，处理器内部的晶体管信位宽度将缩减至44纳米。毫无疑问，信位宽度越小，晶体管的极限工作能力就越大，这也意味着更加出色的性能。

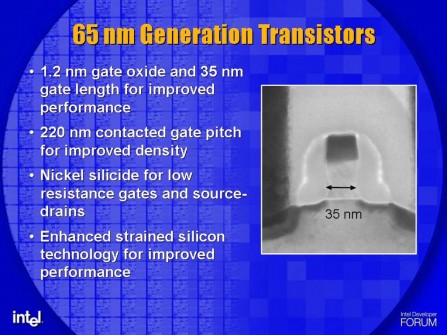

当前最先进的65纳米制作工艺

　　事实上，这一发展模式一直延续着，下表是历代微处理器与制作工艺发展之间的关系：

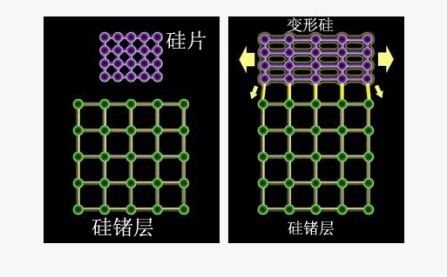

90纳米技术开始引进的变形硅
