巧妙运用流体力学原理

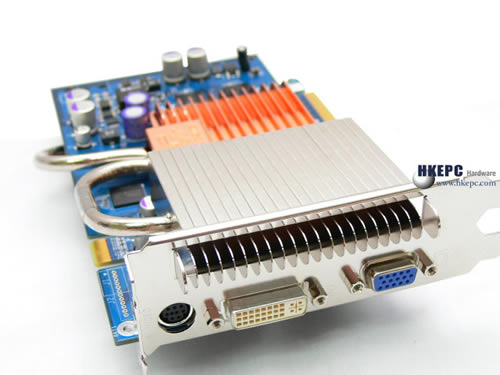

    Gigabyte Silent Pipe II采用Dual Slot设计，影像输出端上方为通风口，并连接前导式专利散热模组的铝鳍散热片，核心会透过热导管把热力传导至这些鳍片，虽则拥有通风口但在没有风扇抽风下情况下，那不是如同虚设吗!?

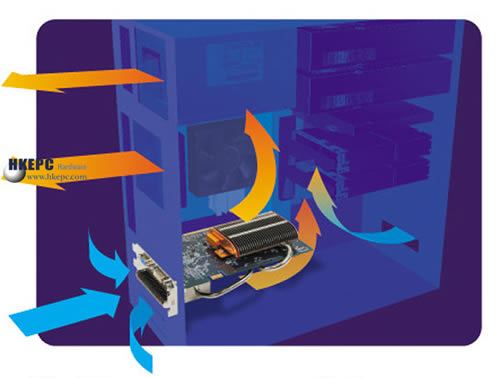

    原来Gigabyte Silent Pipe II巧妙利用了舱压式流体力学原理，巧妙利用系统内外压力差，当机箱的电源供应器和后方的机箱风扇不停地抽出机箱内的热空气，令机箱内的气压下降，外间气压较高的冷空气会由机箱的空隙补充至机箱内造成对流，而Gigabyte利用这个原理在显示卡建设引风口，因此外界的冷空气会利用这个引风口流入，冷却前导式专利散热模组的铝鳍散热片，并吹向显示卡的核心散热片、记忆体颗粒及显示卡上的供电模组。大家可以做一下实验，在家中洗手间的门及窗全关上然后打开抽气扇，把手放在门的隙缝，会否感觉到有强大风压流入洗手间内，情况就如Gigabyte Silent Pipe II被放置在机箱内一样，由于空气并不是良好的导热媒介，如果没有空气的流动及气压，散热片要把热力传至空气需要很大的温差，效果亦不理想，Gigabyte Silent Pipe II可说是极度聪明的做法。

原理与实践

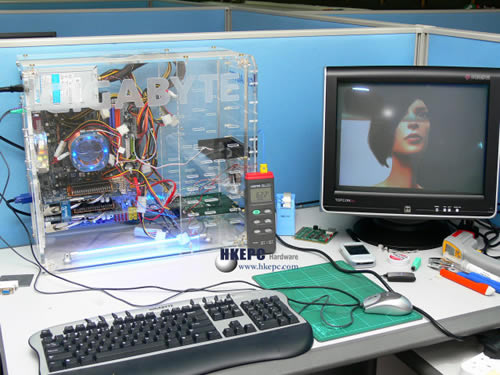

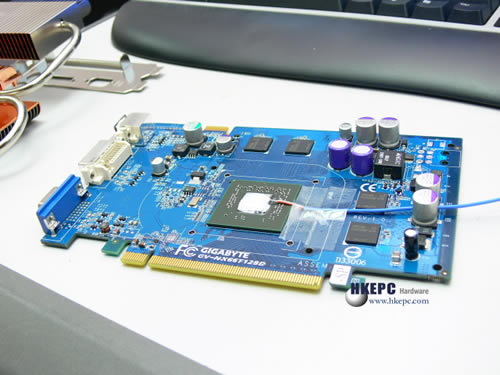

    正所谓说就天下无敌，做就无能为力，不少厂商把原理说得漂亮，结果跑出来和原理差天共地，究竟Gigabyte Silent Pipe- II是否能把理论实践，因此我们把Gigabyte Geforce 6600GT Silent Pipe-II，对比普通设计的Heatpipe散热风扇和传统风扇散热。我们将会把显示卡样本放在机箱内，测试打开机箱盖与关上机箱盖的分别，为了加强测试的准确性，我们利用触性电子温度计，把感热端放置在核心与散热器之间，量度运作时温度变化，这比用红外线测温枪更准确，而且Silent Pipe II要在机箱内才有效用，又怎能使用红外线测温枪呢!?

    原来透明机箱还有上方的机箱风扇口及前端机箱风扇口，为了令结果更接近现实中使用的机箱，大部份机箱没有机顶接口，而前端风扇不会直接吹向显示卡，我们把机顶的机箱风扇口封闭，而前端风扇则停止运作，减少显示卡被前置机箱风扇直接冷却，破坏测试的准确性。

    为了对比Gigabyte在Silent Pipe -II加入流体力学技术，对被动式Heatpipe散热器的影响，我们找来了采用Heatpipe Cooler的Geforce 6600GT及传统散热风扇的Geforce 6600GT作对比测试，由于本公是纯技术上的讨论，我们不会公开对比产品的品牌和型号，敬请见谅。

测试平台?Gigabyte Demo Case、Gigabyte GA-K8NXP-SLi、CoolerMaster 8cm Case Fan 2,000rpm、Athlon64 FX 55、Geil DDR400 512MB x 2 CL-2.5-3-3-7、Maxtor DiamondPlus 9 120GB 7,200rpm SATA。
