VIA K8M890工程样本 - VIA VT8342E

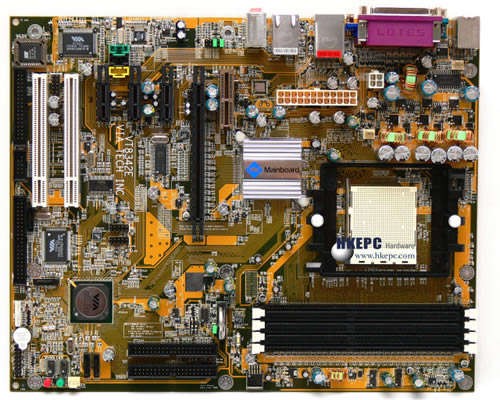

    图为VIA K8M890公版VT8342E工程样本，由于K8M890晶片已支援1GHz Hyper-Transport速度，故此工程样本亦用上了Socket 939接口，支援AMD Athlon 64、Athlon 64 FX及Athlon 64 X2双核心处理器，绘图接口是PCI-Express x16，由于K8M890内建20Lanes，因此它还可以提供4组PCI-E x1扩充接口。

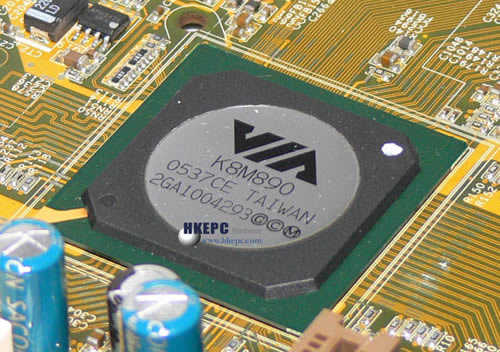

    VIA K8M890由于只是用上旧有0.15微米制程由TSMC代工，据VIA表示采用较成熟的制程可保持较高的良率，因此VIA并没有把K8M890导入更新的制程，由于K8M890并不是标榜3D效能，因此其预设时脉只是250MHz，较低的时脉令它只需要细小的散热片就能正常工作。图为K8M890的真身，晶片出厂日期为05年第37周，通常VIA第一版量产的晶片为CD，但K8M890第一批晶片已经是CE版本。

南桥可采用VT8251

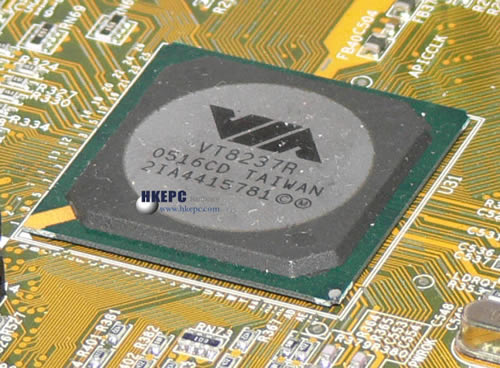

    南桥方面，K8M890可采用新一代VT8251南桥，但工程样本则只用上旧版本VT8237R。VIA最新的南桥晶片VT8251内建2 Lanes提供额外两组PCI-E x1接口，硬碟支援方面VT8251加入SATA II硬碟规格，并由2个SATA接口增至支援4个，而SATA RAID模组亦由以往只支援RAID 0、RAID 1、RAID 0+1新增加入了RAID 5，而且亦支援AHCI、 NCQ、 Port Multiplier等先进功能。如果要说美中不足，相信是它没有内建Gigabit Ethernet吧。内建的音效由AC 97 2.3，提升至和Intel ICH7体齐的High Definition Audio，支援最高192k/32Bit取采8声道输出。

    补充一点，早前VT8237R出现与SATA II硬碟出现不相容的情况，不过VIA已在新版本VT8237R+修正这个问题，但旧有VT8237R还是不要升级SATA II硬碟，因为这个不相容情况，暂时来说并无法利用BIOS或软件可解决，始终VT8237R推出较早并没有可能100%相容比他晚的产品也是非战之罪。
