显卡所采用的PCB板层数是比较关键的问题，它会直接关系到包括核心、显存等的电磁干扰、屏蔽等问题，现在的大多数显卡采用了4或者6层的PCB板设计，当然选择6层的PCB是最好的。虽然用肉眼具体判断使用几层PCB是很困难的事实，但是我们还是能根据经验一眼看出一些特别低劣的产品。

    优良的走线可以保持信号可靠性，同时兼顾抗电磁干扰能力和尽可能少的对外电磁辐射，为此设计者常常在显卡上大量采用蛇型布线和安排电容来解决这个问题，设计良好的电路除了提高信号稳定性外，还有助于消除电路在电流通过时产生的交越电感现象。

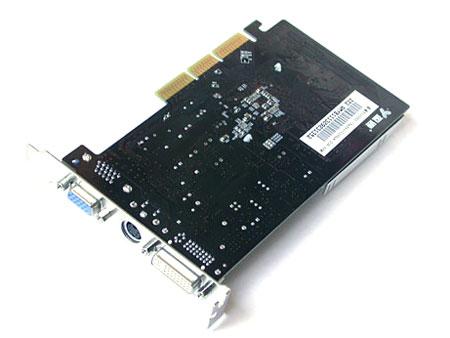

PCB上基本上光秃秃的，这样的基本上不可能是6层设计

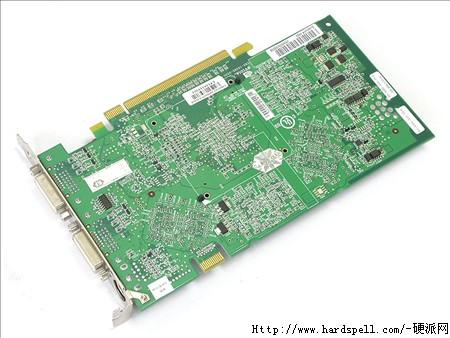

再看看好的例子，密密麻麻的元件布满PCB

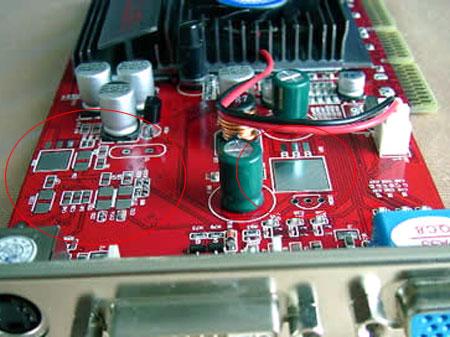

    显卡供电部分缩水比较明显，很多显卡的供电部分只焊了很少的几个电容，甚至省略了一些供电模块，这样有可能导致电流不稳定，从而减少寿命，甚至过早夭折。另外有些低端显卡的供电电路将核心和显存放在了一起，这样同样可能导致供电不稳定，此外在这里，显卡的使用元件一般可以看得比较清楚。

这块9550的PCB上元件稀疏，还有留有大片的空焊处
