一分钱一分货 不可小视的显卡做工详细讲解

2005-08-22 09:18:44   Ford 资料来源:Hardspell硬件魅力

    我们在不少低端显卡上可以看到这样的现象,在接近输出接口的位置有大量的空焊电路,这些都是原本应该有的低通滤波电路。显卡低通滤波电路是否缩水直接关系到显卡的2D画质,所以我们不能忽视这一点。

    虽然目前显卡的2D画质已经差距很小,但是缩水显卡画质输出不稳定,遇到机箱内其它硬件带来的干扰就露馅了。

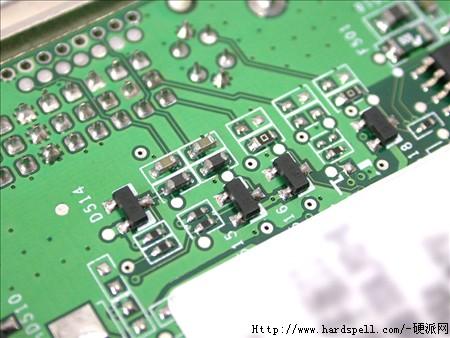

非常完整的滤波电路部分

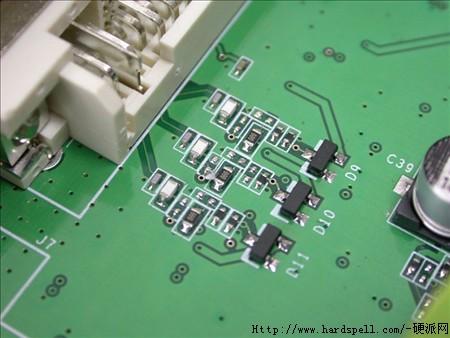

显卡背面也有相关的电路

    低通滤波电路是显卡输出的最后一道关卡,良好的设计和完整的电路对于显卡的2D画质的影响很大。虽然目前显卡的2D画质已经差距很小,但是低端显卡PCB层数少,基本的滤波电路还是非常需要的。

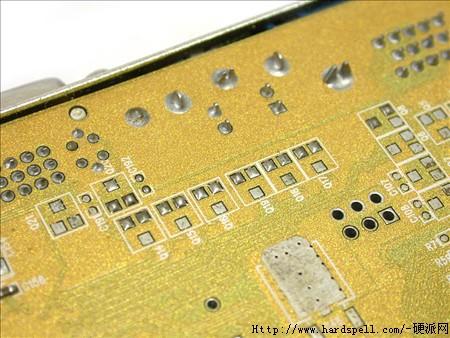

显卡背面的低通电路已经被缩水掉了

    这块显卡背面的低通滤波电路全部被省掉,只能看到空空的焊接点。我们在查看滤波电路的时候需要注意不仅仅要注意接口正面的电路,背面的电路同要需要。此外一些显卡只在DVI或者S-Video接口附近做完整的滤波电路,而常用的D-Sub接口却忽略掉,同样对显卡画质有影响。

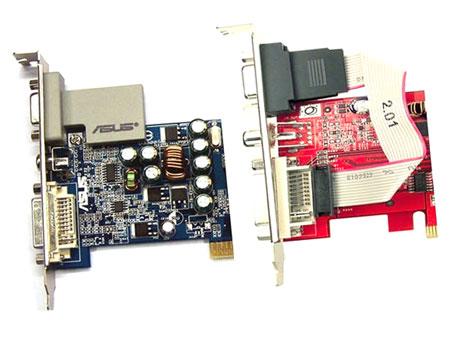

    低端显卡中,不乏一些窄板PCB的产品,当然我们在这里并不是说窄板设计一定不好,但是在窄板上实现双显示输出的话必须要通过附加转接线。一般转接线对于信号屏蔽的质量都不高,因此输出效果也就不是很理想。

    但是上图中左边的窄板设计的显卡则不同,他采用了特殊的连接器,来扩展第二个显示输出口,有效的解决了信号抗扰的问题,提高了2D输出品质。

    缩水隐秘指数:★★★★

    缩水危险指数:★★★★

    评定说明:电容处在显卡的外部,由于焊接的缘故导致其可能会长期受到灰尘、潮湿的影响,因此故障的可能性较大,而且它和用户的使用环境有关,品质好的电容可以保证显卡的使用寿命非常长,因此我们将其危险指数定位的4星!电容一般容易被消费者看见,但是注意的并不多,所以隐秘指数定为4星。


点击这里查看显卡产品的相关信息及最新报价

   最新显卡报价 显卡降价榜 显卡产品TOP10 论坛

 上一页 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 下一页
