VIA K8T800 芯片组

　　在目前AMD K8平台的配套芯片组市场上，VIA与NVIDIA是市场占有率最高的两家。当中，由于K7时代的nForce2系列芯片组的优越表现给玩家带来深刻印象，所以进入K8时代不少玩家也把目光投向nForce3。其实，K8T800和nForce3 150是一起陪同着Athlon64出世的芯片组，两者都可称得上是K8时代的开国功臣，存在许多缺陷的nForce3 150早早退出市场，但VIA的K8T800却陪着754 Athlon64作战至今，十分难得。

VIA K8T800 & VIA VT8237南北桥兄弟

　　其实K8T800和nForce3 250在性能上相差甚小，而K8T800的价格更为低廉，所以能够抢占一半江山。K8处理器的超频性能十分优秀，但是早期的K8T800由于不能锁定AGP/PCI频率而使得不少玩家转向nForce3，后来VIA对此作了相关改进，增加了频率锁定和电压调节功能，K8T800顿时又年轻起来，更高的性价比使得它成为中低端K8平台的首选。

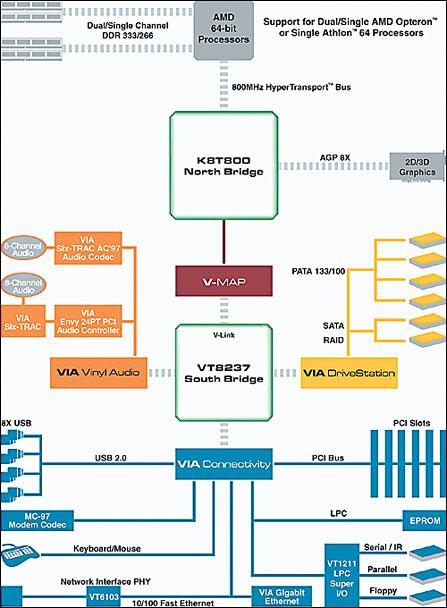

VIA K8T800详细架构

　　K8T800与VT8237经典搭配，K8T800本身并不支持SATA硬盘，所以只能通过VT8237/VT8237R来实现SATA的支持和RAID功能，但这里存在一个缺陷，使用VT8237南桥的主板对SATA硬盘支持并不完美，要使用SATA硬盘最为主引导盘时，并须在DOS下安装相关驱动，这对入门级用户就非常麻烦了。

捷波 智尊Odin K8T7P　599元

　　K8T800芯片组的主板的价格虽然低廉，不过由于无法锁定AGP/PCI频率造成无法安全超频使用，使得不少玩家望而却步，但如果解决了超频方面的问题，将会给K8T800注入强劲新的生命力。捷波 智尊 K8T7P 正是针对超频问题而推出的新型K8T800主板，它增加了AGP/PCI锁定功能和更细微的电压参数调节，超频更加安全。

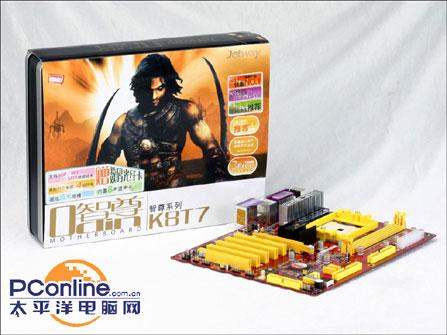

捷波 智尊Odin K8T7P

　　捷波 智尊 K8T7P 采用的是标准ATX架构，醒目的红色PCB板与黄色的插槽形成了强烈的对比，显得更为鲜艳夺目。

捷波 智尊Odin K8T7P

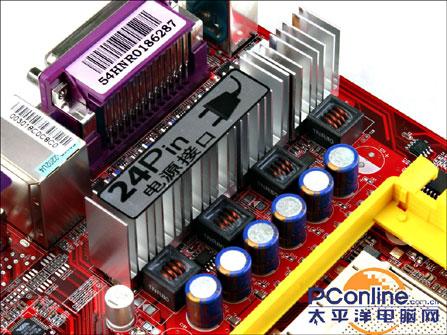

　　为了保证主板的稳定使用与超频稳定性，主板采用了四相供电设计，并且在MOSFET处使用了铝制的散热片，保证MOSFET不会过热。


捷波 智尊Odin K8T7P

　　主板的左下角的空间非常充足，捷波在这个部位上面配备了Debug灯，Debug灯可以让用户很轻松的了解到主板出现的问题。除了Debug灯之外，这个区域还放置了两个SATA接口与软驱、IDE接口。主板上面搭配了5个PCI插槽，可以满足大部分消费者的日常使用需要。作为一款Socket754接口的主板来说，主板提供了两个内存插槽已经可以满足一般消费者的使用要求。


捷波 智尊Odin K8T7P

　　主板的背面I/O接口非常的标准，配备了四个USB 2.0接口，并且提供了支持7.1声道的音频接口。

　　精美的做工，强劲的供电设计，齐全的扩展接口，专为超频而全新打造的捷波 智尊 K8T7P  零售价为599元，是一款十分超值的K8T800主板。
