2、双12V供电-----ATX12V 2.0标准

　　随着PCI-E设备的出现，系统功耗再次攀升，对＋12VDC的需求继续增大。在不改动ATX电源输出规范的情况下，传统的ATX12V 1.3电源已经不能通过改动内部设计来满足所有硬件对+12V的需求，因此针对915/925系列芯片组主板制定的ATX12V 2.0规范应运而生。

　　ATX12V 2.0版仍然是ATX电源规范的一种，在本质上，ATX12V 2.0规范就是为了解决CPU功耗极度高涨的问题而制定的。与ATX12V 1.3版本相比，ATX12V 2.0版本最是明显的改进就是+12V增加了一路单独的输出，即采用了双路输出，其中一路+12V（称为+12V1）专门为CPU供电，而另一路+12V2则为其它设备供电。一个计算机的开关电源，＋12VDC的输出如果是22A的话，这在安全方面是不允许的。FCC（美国联邦通讯委员会）在这方面作出了非常明确的规定，计算机电源的任何一路直流电压输出不允许超过240VA，举例说明为如果某一路输出电压为40V，那么这一路电流最多为240VA除以40V等于6A，在电流达到6A之前，电源应该进入到过流保护状态或者关机。而Intel希望的＋12VDC输出要求达到22A，这已经超出了FCC对安全的要求，已经可以达到＋12V×22A＝264VA，已经远远大于了240VA的安全要求。在这种情况下下，Intel另辟蹊径，在ATX12V2.0标准中将＋12VDC分成了＋12V1DC和＋12V2DC两条线路输出。＋12V1DC通过电源的主接口（12×2）给主板及PCI E显卡供电，以满足PCI Express X16显卡和DDR2内存的需要；而＋12V2DC通过（2×2）的接口专门为CPU供电。在实际上，主板上的＋12V1DC和＋12V2DC在布线上也是完全分开的。由于采用双路12V输出，因此主电源接口也从原来的20Pin改为24Pin输出。

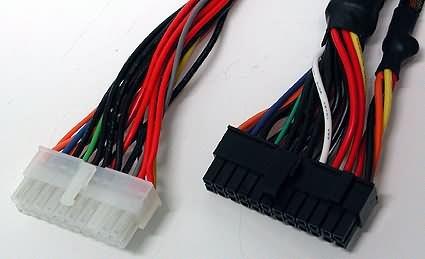

图为：接线口

　　虽然很多厂商提供旧版本电源加上24pin的主板转接头，以替代研发ATX12V 2.0版本的电源，虽然在使用上还没发生大问题，但仅是一时的替代方案，无法完全取代正版的ATX12V V2.0电源，因为这样的作法存在下列缺点：一是无法改善+12V不足的现象，不能满足新系统对+12V输出增加的强烈需求，尤其是ATX12V V1.3以前旧版低瓦特数的电源规格，+12V严重不足，在旧版本电源加上24pin的主板转接头，只是自欺欺人的手法。二是转接头会造成的电压下降问题。 因为+12V输出需求大，若再加上转接线材设计不良，将形成严重的压降问题，影响供电质量。虽然新增一些不同接头，不过使用转接线或特殊的20或24针ATX接头，其仍然和旧规格可以兼容，重要的是当你的旧有电源损坏后，你一样可以在旧主板上使用ATX12V 2.0电源。

　　 除此以外，Intel ATX12V2.0版本另一个重要就改进就是转换效率增加了。转换效率就是输出功率除以输入功率的百分比。1.3版电源要求满载下最小转换效率为68%。2.0版更是将推荐转换效率提高到了80%。尽管功率因数和转换效率都是指电源的利用率，但区别却很大。简单地说，功率因数产生的损耗是电力部门负担，而转换效率的损耗是用户自己负担。功率因数、EMI电路等都是对国家电网的保护。也就是说电源转换供电，效率并没有100%应用，而是一部分转换为热量。如V1.3版电源效率只达到68%，那也就是说有32%的电能转换成了热能。为了防止热量的聚集影响到电脑的正常运行我们就要把热量散开，就也是就我们为什么装风扇的原因。ATX12V2.0标准在峰值及一般负载下可以到达70%，在低负载下也有60%的成绩，建议的效率数值可以分别在峰值、一般及低负载下到达75%、80%及68%（所谓一般负载是指满载输出值的一半，而低载是满载输出值的20%）。不过小看这些被转为热能的功耗，对400W功率模块而言，可就浪费掉一大笔的电能。

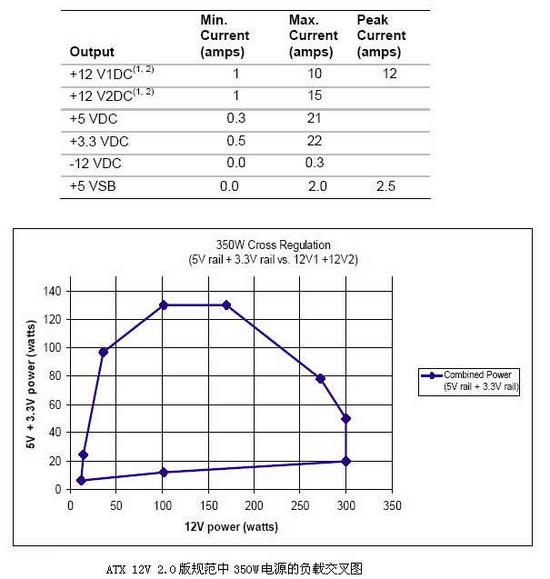

图为：交叉图

　　根据自己系统平台的发展，在ATX12V2.0规范中Intel推荐了四种电源规格，分别为ATX12V2.0版250W，ATX12V2.0版300W，ATX12V2.0版350W和ATX12V2.0版400W，这四个级别的电源中对＋12VDC的输出要求至少也要达到22A。

　　那么在实际购买的过程中我们怎样来识别真正的Intel ATX＋12V2.0版的电源呢？这时，大家可以看看电源上规格贴纸的标示是否有双组+12V输出：主板的接头应为24pin； 6pin AUX 接头已经不见了；效率在满载与一般负载时必须大于70%；在轻载时也必须至少有60%的效率。当然前提是电源本身要有基本的安规认证，其电源上的规格标示才具参考价值。
