当今的PC架构已经发生很大的变革:CPU方面Intel Pentium4转向LGA775接口,新一代处理器的芯片组除了拥有更强的性能,功能方面也大为丰富,诸如DDR II内存、PCI-E显卡、SATA硬盘等等已经渐渐融入我们日常应用之中,为我们的PC带来更为强大的功能。但在系统性能增加的同时,各个部分的硬件功耗也水涨船高,传统的PC电源系统已经越来越显得力不从心。毕竟电源作为电脑的动力心脏,不管电脑多强悍,都必须有电源稳定的供电保证。
很显然的,为了让整套电脑系统能够顺利运作,在其它零组件快速发展的情况下电源规格也不可能置身于外。正是在这样情况下,新规格的ATX电源也不断涌现……
一、 主流ATX电源规格浅析
电源主要用来供电,最早期当然属于IBM最早的个人电脑所使用的电源,按IBM自有的标准制造,体积比较大;紧接着,为了打破IBM的垄断AT电源的标准开始为人所制定,它主要是可以为电脑提供稳定的+5V,-5V,+12V,-12V直流电压,AT电源的显著特点是不能自动切断电源,必须手动关闭电源。但AT电源并不是电源发展的终点,很快ATX电源应运而生。

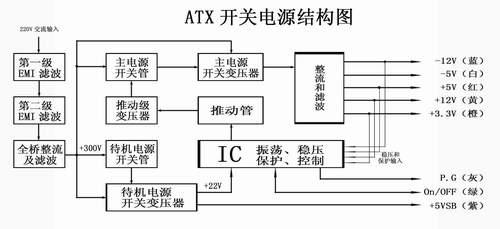

图为:ATX电源原理图
ATX电源的220V交流电经过第一、二级EMI滤波后变成较纯净的50Hz交流电,经全桥整流和滤波后输出300V的直流电压。300V直流电压同时加到主开关管、主开关变压器、待机电源开关管、待机电源开关变压器。由于此时主开关管没有开关信号,处于截止状态,因此主电源开关变压器上没有电压输出,上图中的-12V至+3.3V,5组电压均没电压输出。
但我们同时注意到,300V直流电加到待机电源开关管和待机电源开关变压器后,由于待机电源开关管被设计成自激式振荡方式,待机电源开关管立即开始工作,在待机电源开关变压器的次级上输出二组交流电压,经整流滤波后,输出+5VSB和+22V电压,+22V电压是专门为IC供电的。+5VSB加到主板上作为待机电压。当用户按动机箱的Power on启动按键后,(绿)色线处于低电平,IC内部的振荡电路立即启动,产生脉冲信号,经推动管放大后,脉冲信号经推动变压器加到主开关管的基极,使主开关管工作在高频开关状态。主开关变压器输出各组电压,经整流和滤波后得到各组直流电压,输出到主板。但此时主板上的CPU仍未启动,必须等+5V的电压从零上升到95%后,IC检测到+5V上升到4.75V时,IC发出P.G信号,使CPU启动,电脑正常工作。当用户关机时,绿色线处于高电平,IC内部立即停止振荡,主开关管因没有脉冲信号而停止工作。-12至+3.3的各组电压降至为零。电源处于待机状态。
