市售产品常用解码芯片及其介绍

　　首先需要说明的是在电视卡/盒中出现的解码芯片是不太一样的。目前主要的解码芯片是Conexant BT878/A、2388X芯片和Philips的SAA713X系列以及SAA711X系列，其中SAA711X主要出现在电视盒中，而SAA713X主要出现在电视卡中。

　　●Conexant 878系列

　　Conexant BT878为BT848的改进型(BT848现在已经很少露面)，在收视视频格式支持上比前作更为完整，型号也比较多。而BT878A虽然在功能上相比878?有任何加强，但是其却增加了针对ATSC/DVB的MPEG2-Transport Stream的支持，这样其就具备了可以支持卫星电视/数字电视的解?方案；再加上其与878的针脚数/软件的完全相容性，使得生产厂家将878芯片的电视卡升级为878A十分容易。

　　BT878芯片和VCD/DVD硬件采集视频卡常用的SAA711x(9bits视频解码)相比，其在软件方面的支持性很突出，VFW和WDM Driver都不缺，且架构上将Tuner部分的透明化可以让外部程序来控制，使得WinDVR/PowerVCR等软件都可很容易的用该芯片来录制MPEG1/2。

　　不过，该芯片最大的问题在于DMA Channel(直接内存访问)不足，只有1组，使得许多应用软件要是没有在Buffering(缓冲器)上下过功夫，实际使用中可能会出现一些问题。相应的也就会影响到PiP(Picture in Picture，画中画)应用上的困难度。当然，因此也会影响到其在硬件压缩卡上的设计，所以我们很少看到BT878去搭配硬件压缩芯片的。

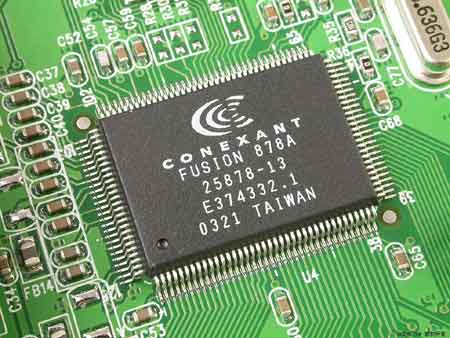

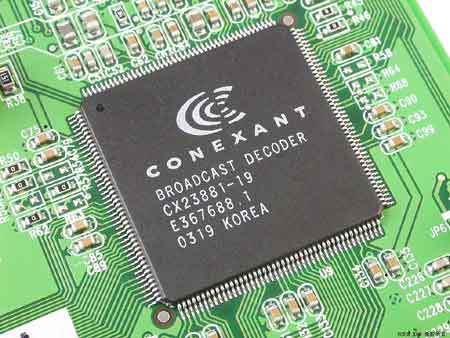

图为：Conexant的23881和878A

　　●Conexant CX2388X系列

　　Conexant推出的CX2388X外设组件互连(PCI，Peripheral Component interconnect)音视频广播解码器为业界第一颗10-bits视频解决方案，同时也是第一颗支持全球广播音频解码功能的产品。该PCI平台支持各种模拟与数字PC广播功能，可帮助制造商通过单一的弹性化解码器架构，开发出拥有各种不同功能与不同价位的多样化产品。

　　CX2388X可以用来捕捉模拟与数字广播信号，并支持所有的音频译码标准，使得它成为在业界逐渐转换到全数码化广播环境趋势下制造商的一个理想解决方案。使用这颗译码芯片，客户可在PC上观看模拟或标准清晰度及高清晰度的数码电视广播；使用PC做为数字录象机以便捕捉、录制电视节目以便日后播放；收听或是将AM/FM广播信号转换成MP3格式或Windows Media格式；以及让PC机成为家庭服务器的媒体集散中心。此外，这颗译码芯片同时也获得微软WHQLWindows XP的认证。

　　CX2388X是基于科胜讯(Conexant)的音视频捕捉解决方案Bt878A开发而成。CX2388X能够通过10-bits视频解码器捕捉各种不同的NTSC、PAL、SECAM标准视频信号加以译码，并透过梳形滤波器达到最佳的Y/C分离效果，同时转换成数字RGB(Red-Green-Blue)或YUV图素串流信号以便透过直接内存存取(DMA)的方式传送到PC图形视频重叠或外设连接设备等。

　　此外，这款CX2388X芯片有专门的高速MPEG接口与ATSC、DVB与ISDB等数字电视频道解调器兼容，以便透过DMA传送到主机端并记录到硬盘内以稍后播放的功能达成全数字化的广播，这可由开发者根据需要由软件或硬件实现。而FM收音解码器则利用广播资料系统(Radio Data System)将电台呼叫信号、歌曲名称或作曲者信息等传送以便显示在PC屏幕上。

　　CX2388X可将模拟信号转换到MPEG信号，其做法是提供一个8或10-bit ITU-R 656像素接口以便连接到外部MPEG-2编码器达到实时压缩功能，提供一个主机端给DMA将压缩后的资料传送到主机端或硬盘上。这颗译码芯片同时也已经由Macrovision公司认证通过，符合Macrovision Detect 1.0版规格。

　　●Philips SAA713x系列芯片

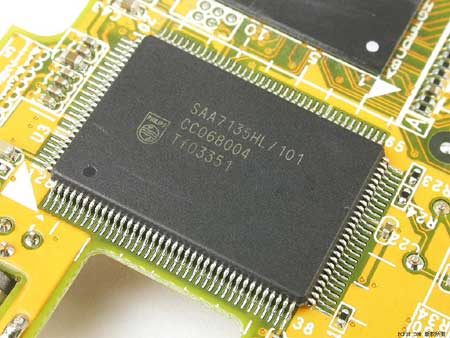

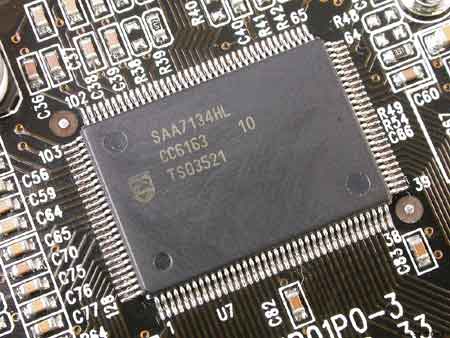

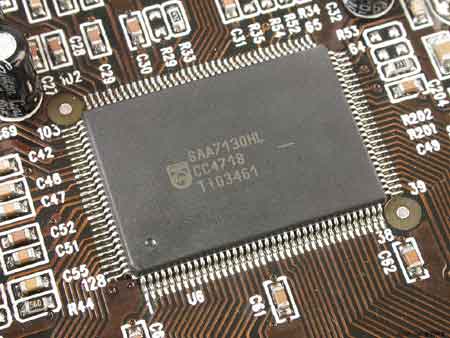

图为：Philips SAA7130HL、SAA7134HL和SAA7135

　　Philips的视频芯片主要被应用在硬件压缩卡范围。Philips SAA713X(7130/7133/7134/7135)系列芯片同Conexant CX2388X芯片相比，这两种低价民用级视频芯片可谓各有特色。在Multi DMA channel方面，SAA713X有7组DMA channel，足以支撑更大量的平行视讯资料的多重运用。而且使用SAA7134的MonsterTV可以做到“在录影中转台观看其它台的节目”，并且完全不影响录影，甚至在录影时还可打开画中画功能。

　　此外，SAA713X系列芯片具备更高的色?解析度，它超越了过去878的8bitsRGBA/32bit色彩，SAA713X有9bits(CX2388X有10bits的解析能力)，更加提高了画质。虽然CX2388X有10bit的解析能力，但Conexant的AD变换技术一直都在Philips之下，所以一个10bits一个9bits也只能说是旗鼓相当，不过两者画质和8bits的878A都有明显的提高。

　　此外，SAA713X系列芯片具备更加完善的HDTV支持能力，其具备40Mbps的支持规格(BT878A在Serial port上已经可以支持到40Mbps，CX2388X更可支持到80Mbps，而专业市场上的编码器材为100Mbps)，足以搭配各家显示卡?建的解码线路做完整的HDTV产品支持设计。

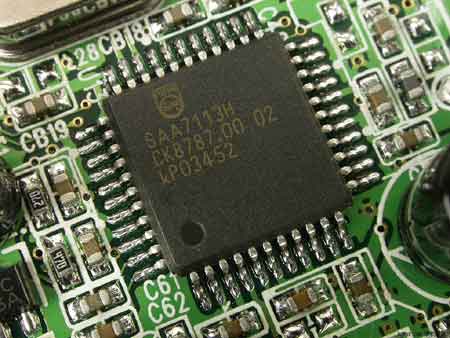

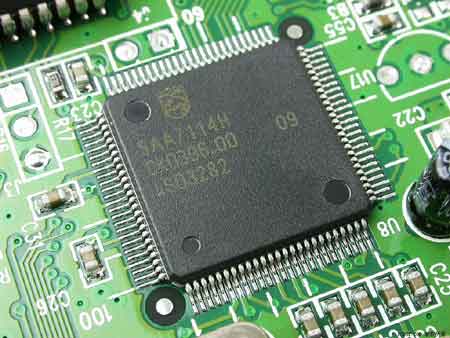

图为：Philips SAA7113H和7114H

　　●Philips的711X系列

　　同样采用飞利浦的独立式9bits视讯处理器的SAA711X系列解码器与SAA713X主要的区别就是后者整合了PCI音／视讯功能，信号通过PCI总线可以为复杂的计算机多媒体应用提供各种所需的功能。所以后者经常出现在PCI接口的电视卡上。

　　当然视频解码芯片还有其他公司的产品，不过在市场上很少能够见到，本次评测的产品也主要为这两个公司的产品。

　　附录：电视盒常用视频芯片资料

　　●SmartASIC STV108

　　该系列已经成为电视盒、逐行扫描电视、LCD电视、HDTV的一个重要解决方案。它提供了许多数字视频显示功能，把隔行扫描信号转变成先进的非线性逐行扫描。整合了10bit输出DAC，具有优异的色彩表现和高达1280×768的XGA模式输出，支持RGB和YPbPr。

　　另外它能将输出刷新率提高到75Hz逐行扫描或者是120Hz的隔行扫描，彻底消除电视图像抖动的现象。同时还支持杂讯消除，画面浏览，非线性16:9输出显示和许多其他关键特征。

　　●VXIS VX1531

　　这是VXIS的第一个5in1的逐行扫描视频处理器IC，由VXIS的第3代3D视频反交错处理器，画面增进引擎，缩放引擎，模拟的PC电视开关回路组成。它从视频解码器中接收数字化的隔行扫描的视频流，执行高性能的画面增进技术比如消除视频杂讯、锐化、Gamma校正和隔行转逐行等操作，以便于其在LCD、投影机、CRT显示器上使用。

　　输出格式严格符合VESA规范，包括VGA(640×480)、SVGA(800×600)、XGA(1024×768)、SXGA(1280×1024)和WSXGA(1440×1024)。

　　没有扩展缓存的情况下，利用“边缘象素保留插入算法”，VX1531提供了高质量的逐行扫描利用

　　在具有外部扩展SDRAM的方案下，利用VXIS的“Motion-Adaptive 3-D Deinterlace Algorithm”可以提供剧场级别的高质量先进扫描视频。为了显示更高的画质，在VX1531上特意整合了3通道的DAC输出转换、字体基于OSD、PC电视开关和电视视频编码器。

　　◎重要特性

　　?支持不同格式的数字视频；

　　?内建视频编码器，支持隔行扫描的CVBS和Svideo输出；

　　?支持建立于模拟开关回路的TV-on-PC(模拟PIP)；

　　?3通道的10bitDAC提供了模拟视频输出；

　　?任意比例的周期性平滑帧速率转换；

　　?运动自适应3D反交错；

　　?边缘象素保留算法；

　　?自动视频信号搜索；

　　?亮度、对比度、饱和度和色度调节；

　　?瞬间色彩改进；

　　?视频杂讯消除。

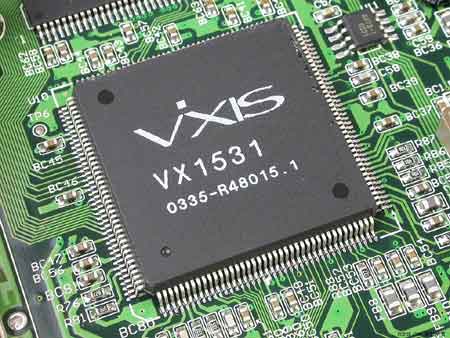

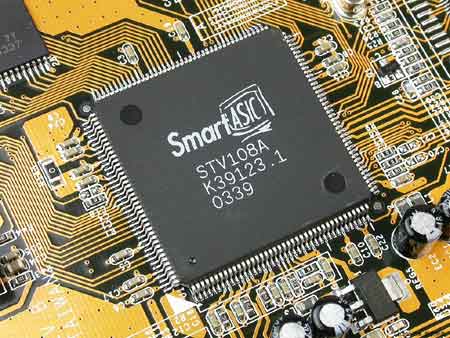

图为：VXIS的VX1531和SmartASIC STV108

　　●Trident DPTV-DX

　　可以把现行的模拟信号转换成更先进的信号，提供更优秀的电视画面。同时还支持MPEG2信号的HDTV电视信号。.

　　◎重要特性

　　?隔行和逐行扫描；

　　?14D画面质量提升，最小帧缓存为2MB，全屏逐行扫描及其他高级特性需4MB；

　　?支持PAL/NTSC/SECAM电视制式，具有可编程的5-Tap自适应梳妆滤波电路；

　　?支持双通道的10bitADC；

　　?可选文字/图形OSD功能；

　　?非隔行的运动边缘补偿；

　　?MPEG2数字视频界面；

　　?PiP、PoP、Multi-Picture和全屏画面显示模式；

　　?可编程的放大预览；

　　?线性和非线性的缩放；

　　?Gamma校正和alpha混合；

　　?0.35μm工艺高级混合信号处理器；

　　?逐行与隔行扫描；隔行@60Hz～100Hz；逐行@50Hz～75Hz；

　　?非隔行的运动边缘补偿；

　　?全面的提高清晰度和锐利度；

　　?利用Trident所专有的非隔行画面加倍技术提高画面“Slow-moving”部分画质。

　　●Trident DPTV 3DPro

　　这是Trident的第三代DPTV单芯片混合信号视频处理器，整合了高性能的多区域的3D数字梳妆滤波视频解码器，动态和边缘自动预测反纠错。扫描预算和频率转换回路和基于屏幕显示的OSD全面支持现在最重要的数字电视应用。

　　DPTV 3DPro使用了Trident专利的“统一存储架构”，这可以使带有3D梳妆滤波解码芯片和视频增进处理器都可以利用类似于PC显卡显存一样的高速帧缓冲缓存。预先为最大化系统弹性设计的DPTV 3DPro为了支持混合的数字和模拟的TV层应用，整合了所有的视频支持。DPTV 3DPro是诸如数字电视、等离子电视、液晶电视以及机顶盒等需要高精度处理以及扫描和频率转换设备比较完美的一个解决方案。

　　◎重要特性

　　?支持PAL/NTSC/SECAM视频格式；

　　?具有可选择的文本和图形OSD能力；

　　?第三代自动预测动态和边缘反交错能力；

　　?第三代画面边缘平滑和锐利控制；

　　?MPEG2数字视频界面；

　　?SVGA的OSD/PIP数字模拟显示；

　　?SXGA输出支持；

　　?线性和非线性的缩放；

　　?DLTI伽马校正和alpha混合；

　　?高速支持和低损耗SDRAM/SGRAM；

　　?高精度的10bitADC和DAC；

　　?高级双通道数字Y/C噪音消除；

　　?音频视频同步；

　　?实时数字输入输出。
