另外一方面，梳状滤波电路对电视接收效果的影响也比较明显。

　　彩色电视信号中是将R-Y及B-Y(或称“Chroma”色度信号)以3.58MHz的次载波载送在Y信号里，我们称之为复合信号(Composite Video)。这时我们需要一个滤波器将3.58MHz的Chroma信号由复合信号中分离出来成为Y.C信号。而这个滤波器由于内部的形状像两个面对面的梳子，所以我们称之为梳形滤波器(Comb Filter)。

　　它的功能就是将复合信号中的Y信号及C信号(B-Y.R-Y)分离，分离的越好画面会越清晰，色彩更鲜艳。所以一般越大尺寸的电视采用的梳形滤波器越高级越精密，以期得到更好Y/C分离信号。相同的也可取得更精准的RGB三原色信号。所谓的PAL/NTSC滤波器，其实是一种色亮分离电路。

　　Y/C分离电路在彩电技术发展的历程中大致可以划分为3个阶段。

　　●第一阶段，1D Y/C分离

　　在早期的彩电中，Y/C分离电路是采用普通的LC带通滤波器和陷波器所组成。将视频信号通过一个窄带(4.43MHz)带通滤波器，得到色度信号。再将视频信号经过一个4.43MHz的陷波器，抑制掉色度信号，从而得到亮度信号。很明显，LC滤波器的品质因数较低，所以Y/C分离度较差，并且存在较严重的亮色串扰。此外，由于亮度通道加入了陷波器这使得亮度信号受损，清晰度下降。

　　●第二阶段，2D Y/C分离

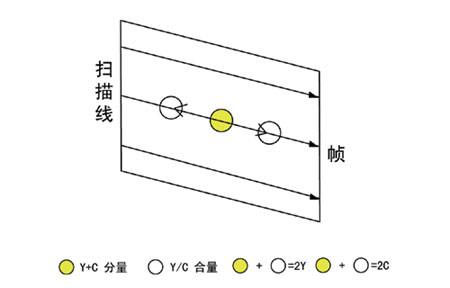

　　采用梳状滤波器进行色亮分离，它是根据视频信号频谱交织的原理，及梳状滤波器的梳齿滤波特性，以频谱分离的方式分离出亮度和色度信号。这种梳状滤波器是由两行延迟线、加法器、减法器等部分组成。

　　我们假设相邻两行的视频信号保持相关性以及延迟线无损耗，那么输入的信号经延迟线延迟两行后，Y信号保持不变,而色副载波的相位则与原信号相反，所以变成Y-C，在加法器输出信号为：(Y＋C)＋(Y-C)＝2Y；在减法器输出的信号为(Y＋C)-(Y-C)＝2Y。从而达到色亮分离的目的。

　　上述分析结果是基于信号相关性的假设，可将色度信号与亮度信号较彻底分离而获得较为理想的图象质量。但实际的视频信号并不是这样理想的，即会出现非相关情况，如垂直方向有色度跳变，那么在此处直过信号与延迟信号中的Y.C分量不再相同，加法器与减法器便不能将C或Y分量完全对消，造成Y与C分离不彻底。

　　●第三阶段，3D Y/C分离

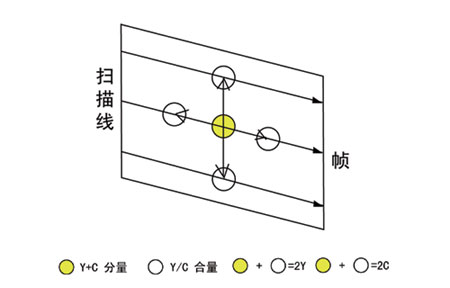

　　这种滤波器称为3D动态数字式梳状滤波器，它是利用三行彩色信号来完成垂直方向的相关检测，仅提取所需要的彩色信号，从而克服了前述梳状滤波器的缺点，使图象的清晰度提高了100多线。

　　而近年来，一些日本的高档电视机提出了一种名为3D智能滤波的色亮分离电路，它能使画面更加清晰稳定，串色更少。

　　梳状滤波电路的好坏对最终画面有着非常大的影响，因此这也是一个关键部分。而遗憾的是在PAL制式下解码芯片一般都还不支持3D动态梳状滤波器。

　　●做工方面-同样不可粗枝大叶

　　电视卡/盒的PCB板布线以及层数等电脑硬件常见的做工问题，一样也对最终的图像质量有不小的影响。这也会对最后的效果产生一定的影响，合理的布线和多层PCB板会显著提高画质；电容的用料以及数量会保证信号的稳定性。目前电视卡产品主要采用2层PCB板。

　　●软件问题-电视卡/盒一样要有好软件配套

　　如果是普通VGA电视盒，对这部分没有什么影响，而对于电视卡和USB接口的电视盒，播放软件也会影响到最终的显象效果。通常硬件厂商并不生产软件，所以软件跟硬件的搭配就可能不太协调，不能真正的发挥硬件的能力，影响到效果。

　　电视卡/盒产品应用的新技术简析

　　在此次评测中，我们发现在送测的产品中出现了不少新的技术。下面的文字，我们将为大家介绍一下这些新的技术。

　　●Sillicon Tuner的出现

　　在测试的产品中，我们发现已经有产品(比如朗视的几款产品)使用新的高频头??Sillicon Tuner??来代替传统的Tuner。

　　半导体高频头可以同时支持NTSC、PAL以及SECAM制式。但是传统高频头由于没有各地的电视信号不会支持多制式，从节省成本的角度考虑，大都是仅仅支持一种或者两种制式。这种Sillicon Tuner仅仅是由两颗芯片来实现的，没有用传统的屏蔽罩，因此可以有效的减少体积，生产出更小体积的产品。而且随着发展，这种半导体高频头更容易被整合到笔记本产品或者台式机产品中主板和显卡上，另外配合解码芯片从而实现电视功能。

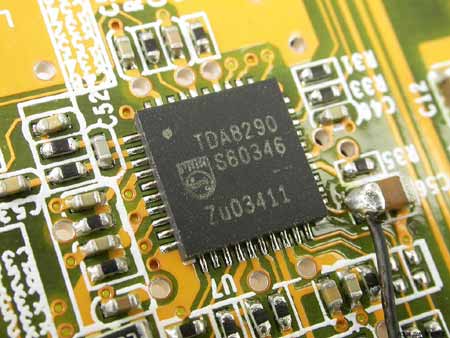

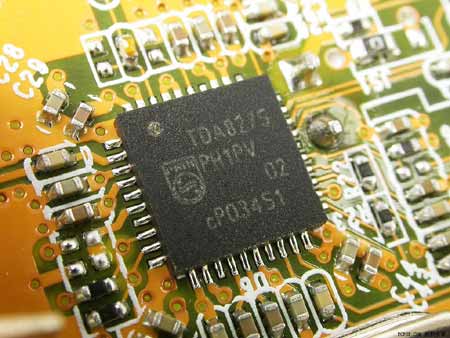

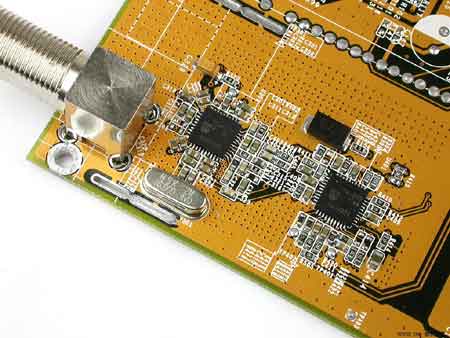

图为：Sillicon Tuner以及其上面的TDA8290、TDA8275芯片

　　●电视卡的画中画技术(PIP)

　　在某些高端的产品中，出现了画中画技术。也就是PIP(Picture in Picture)。画中画技术大家都不陌生，在家用电视中，这种技术大概在5年前就已经很流行了。不过在电视卡中出现这项技术还是比较先进。由于没有太大的实际意义，而且在电视卡中出现会提高成本因此这种技术一直延缓到今天，但是就算是今天我们看到的在电视卡中出现的PiP技术，仍然不是真正意义上的PIP技术。

　　就此次收到的产品来看，所谓的PiP不是能同时实现两个频道的播放，而仅仅是可以实现在播放电视的画面中插入其他视频而已。由上述电视卡原理中我们可以看到，一个Tuner仅仅能调谐出一个频道，所以要实现真正的PIP就必须有两个Tuner方能实现。

　　目前在电视卡/USB电视盒上的PIP技术一般是利用一个mux(多任务器)在转换至屏幕上播放的过程中可以同时让TV跟PC的讯号并存，而PC的讯号就是我们上面提到的其他视频讯号，这还得需要软件的配合。而在VGA电视盒上主要是通过视频处理器来实现PIP功能，其过程比较复杂，比如Trident的一些视频处理器芯片就支持这些功能。
