真相:仅有单级EMI电路??世纪之星
●世纪之星ATX325-12/ATX325
在符合国家“3C”标准的前提下,甚至有部分厂家使用“单级EMI电路+PFC电路”的方案,比如世纪之星的ATX325-12和ATX325两种型号的电源。这种“1+1”电源具备真实“3C”的可能性还是比较大的,但这样的配置就让人感觉很不够“到位”,因为实际性能指标肯定还是比标准的“2+1”模式要差那么“一点点”。

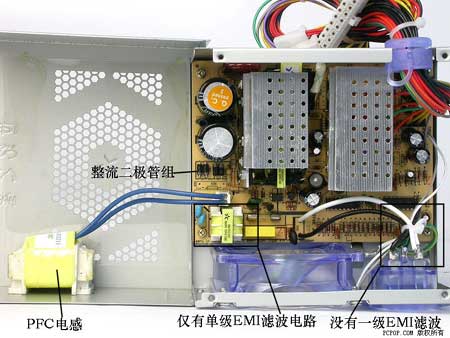

世纪之星ATX325水晶电源,使用“单级EMI电路+PFC电路”的方案
世纪之星ATX325水晶电源,使用“单级EMI电路+PFC电路”的方案,没有使用第一级共模扼流圈。它仅在主电路板上设置了单级共模扼流圈和共模差模滤波电容,也就是二级EMI滤波电路。同时它具备PFC电路。这款电源没有设置一级EMI滤波电路。

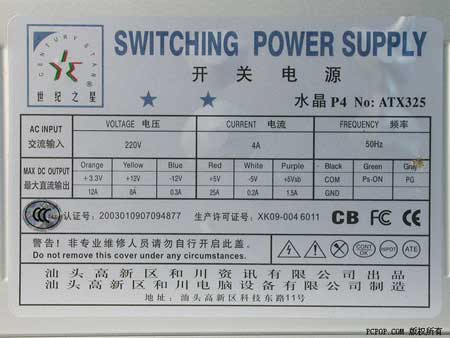

该电源的铭牌标记也印制了证书号,通过网络查找法我们查找到了相应的型号,符合国家标准的要求。

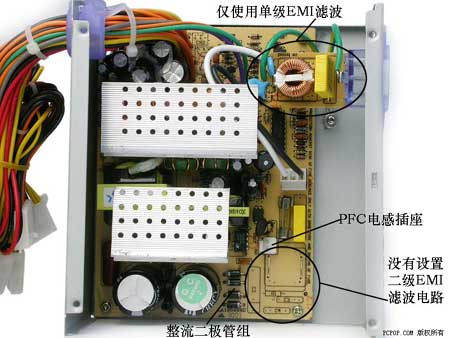

世纪之星ATX325-12“大风车”电源仅在交流电源插座后部设置了单级共模扼流圈和共模、差模滤波电容
世纪之星ATX325-12“大风车”电源则情况相反,仅在交流电源插座后部设置了单级共模扼流圈和共模、差模滤波电容,也就是一级EMI滤波电路。在主电路板上则仅设置了PFC电路,而没有设置二级EMI滤波电路。

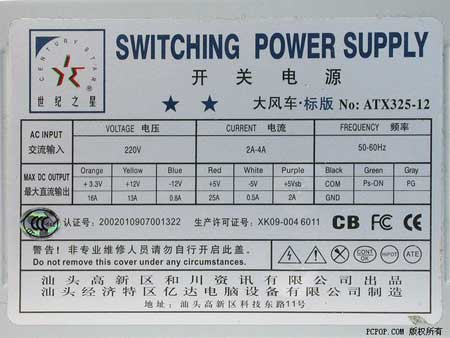

该电源的铭牌标记也印制了证书号,通过网络查找法我们查找到了相应的型号,符合要求。
理论上说,和那些具备完整“两级EMI滤波电路+PFC电路”的电源,这类使用“单级EMI电路+PFC电路”的电源,在电磁兼容性方面的性能将有所逊色。但我们也不能以此为据来判定它就是假“3C”。总体上这些产品仍然是过关的,当然这是仅对“3C”标准而言,其它方面的品质和性能留到我们以后再分析。
真相:完全没有EMI电路??富士康
个别厂家甚至利用消费者对“3C”认证的认识不清,认为具备PFC电路即等于通过“3C”认证的思想,使用仅仅设置PFC电路,而省去必不可缺的EMI滤波电路的方案以节省成本,比如我们购买的这款富士康FT-B318ATX电源。

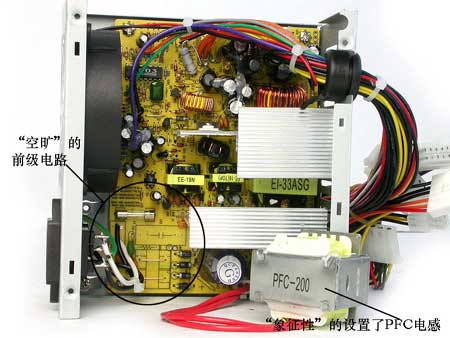

富士康FT-B318ATX电源仅仅设置了PFC电路
图片所示可见,富士康FT-B318ATX电源仅仅设置了PFC电路,除此以外,根本没有设置任何其它的EMI滤波电路,整个电源的前级电路部分显得十分空旷。电路板上的相应位置留有许多空元件位。
不仅如此,在产品的铭牌标记上,这款电源也仅仅印制了认证图标而没有证书号,根本无法进行网络查询。

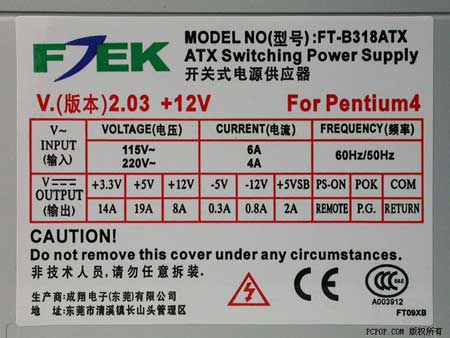

这款电源仅仅印制了认证图标而没有证书号,根本无法进行网络查询
如我们前文所一再强调的,要通过“3C”认证,不是仅仅设置了PFC电路就万事大吉,还必须要有EMI滤波电路的配合,才可以完全满足国家强制认证的要求。用户的眼睛是雪亮的,像这种完全没有EMI电路,并且没有印制证书号的电源,理论上讲是无法通过“3C”认证的产品。按国家“3C”强制认证的相关规定,它在市面上流通就属于违法行为。
●随机箱搭售的电源更简陋

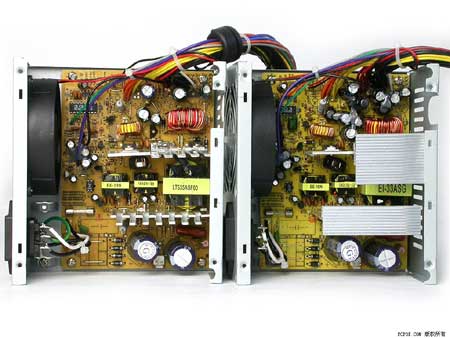

图为:富士康FT-B318ATX的两个版本,左侧是随机箱搭售,右侧是零售版本
需要特别提出的是,在我们从中关村市场购买的首批14款电源中,有一款是富士康“飞雪”ATX-197-318B机箱所附带的FT-B318ATX电源。这款电源在型号编写方面和我们刚刚分析过的产品是一样的。它同“零售版”FT-B318ATX电源在设计上基本相同,两者区别主要在于部分元件的型号有差异。具体的电容用料等编辑不好妄加置评,但仅看看上图(点击放大,查看细节)左侧随机版电源的散热片和零售版的对比,随机版的品质可见一斑。由于PFC和EMI部分的设计存在和零售版同样的问题。所以编辑认为:这款随机版的FT-B318ATX仍然也是一款不应通过“3C”认证的违规电源,请习惯随机箱购买电源的玩家要特别注意。
