榜样：标准“3C”样板分析之长城ATX300P4

　　阅读到这里读者不难看出，“3C”对电源的要求是多样性的。以EMI电路和PFC电路为例，有的产品是都有，有的产品则都没有，这自然比较容易识别。但是最麻烦的问题在于：有的产品不是完全没有，但却只有EMI和PFC的其中之一；或者虽然有两个电路，但EMI电路环节做了简化，比如只拥有一级而非完整的两级滤波，或者用料大为简化。这种产品就处于“有”和“没有”之间的“灰色地带”，还需要更客观的去评价。

　　首先我们来看看一款完全符合“3C”要求的产品，以此为样板再去评价后面几款“灰色合格”的产品，就相对容易了。

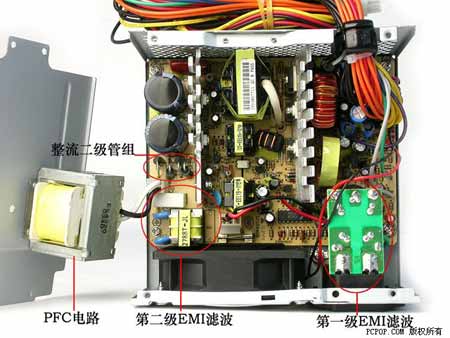

图为：作为样板举例用的长城ATX300P4电源

　　这款长城ATX300P4电源，使用了两级EMI电路加上PFC电路的方案，我们姑且简称其为“2+1”的组合。这种组合对于“3C”而言是最完美的设计。该款电源不仅设置了无源PFC电路，而且还具备完整的两级EMI滤波电路，电磁兼容性设计显得中规中矩，看上去一目了然。理论上说，这类具备完整两级EMI滤波电路的电源，在电磁兼容性方面的性能是最好的。

　　真相：EMI电路简化??金河田与航嘉

　　●金河田ATX310WB&P4

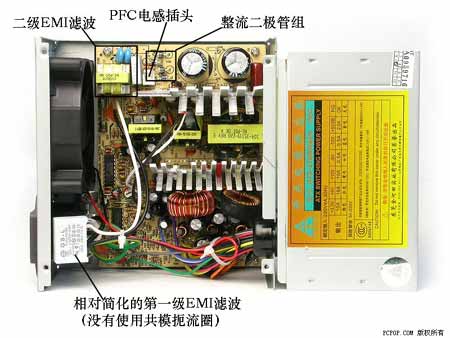

金河田ATX310WB&P4电源使用“简化型的两级EMI电路＋PFC电路”的方案

　　金河田ATX310WB&P4电源，使用“简化型的两级EMI电路＋PFC电路”的方案。在一级EMI滤波电路的结构中，仅在交流电源插座后部设置了差模滤波电容，EMI第一级滤波电路中没有使用共模扼流圈。在主电路板上则设置有二级EMI滤波电路。

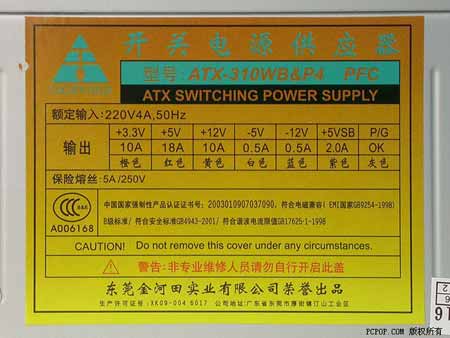

　　在这款产品的铭牌标记上，使用网络查找法可以看出它通过了“3C”认证。如同上文所说，这样的产品符合国家标准。

　　●航嘉BS-2000

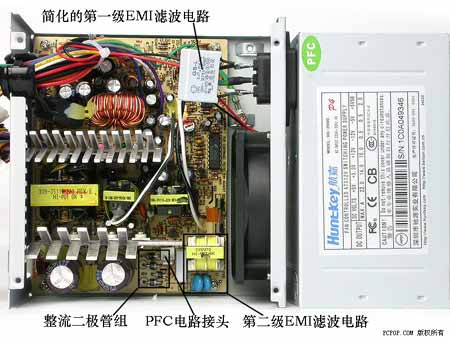

航嘉BS-2000电源同样使用“简化型两级EMI电路＋PFC电路”方案

　　航嘉BS-2000电源所出现的情况与金河田相似。它同样使用编辑所谓的“简化型两级EMI电路＋PFC电路”的方案，在交流电源插座后部设置了差模滤波电容，EMI第一级滤波电路中没有使用共模扼流圈。在主电路板上则设置有二级EMI滤波电路。

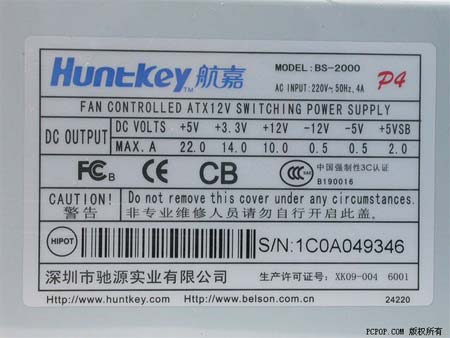

　　铭牌标记上虽然没有直接标出证书号，但我们根据包装盒上的证书号使用网络查找法也可看出它通过了“3C”认证。

　　理论上说，相比具备“完整的两级EMI滤波电路＋PFC电路”的电源，这类使用“简化型两级EMI电路＋PFC电路”的电源，在电磁兼容性方面的性能一般都有所逊色，但请注意，上文列举的产品仍然符合国家制定的“3C”强制标准，属于法律认可的合格产品。
