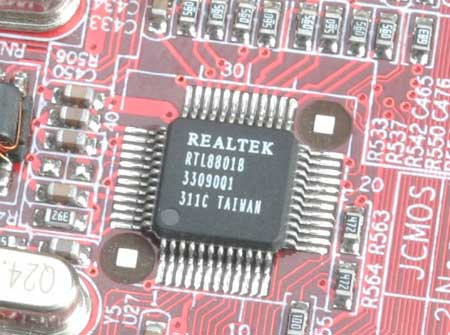

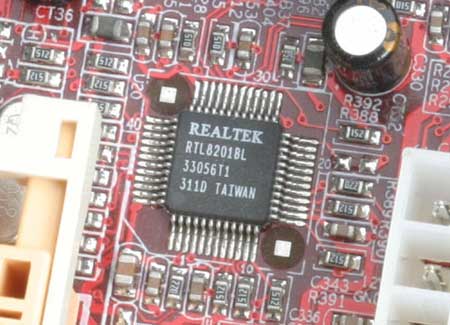

两颗同样来自Realtek的8201BL和8801B芯片
从主板上分散的芯片上,我们发现了两颗同样来自Realtek的8201BL和8801B芯片,其中,8201BL是我们比较常见的10/100MB的网卡控制芯片,8801B则是IEEE 1394a规范的控制芯片,它符合OHCI标准,支持2个火线接口并提供100/200/400Mbps。ALC 650,我们熟悉的声卡控制芯片,提供6声道音效。还有威盛具备Serial ATA RAID功能的控制晶片--VT6420。
上面提到了可以采用Pentium 4的散热器,这次200N就是采用了Pentium 4的热管散热器,通过散热器上的热管可以更好的把热量带到风扇作用的地方,迅速抽走热量。CPU风扇又正着200N背部的一个机箱风扇,第一时间将热空气抽出准系统,顶上的电源同样可以发挥吸出热风的作用。

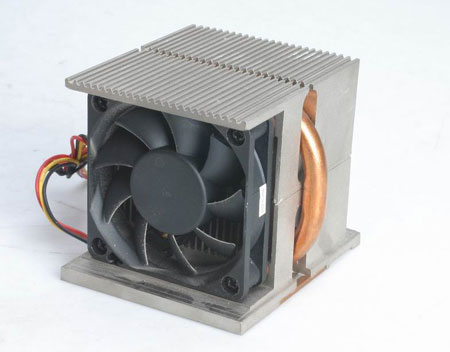

采用了Pentium 4的热管散热器

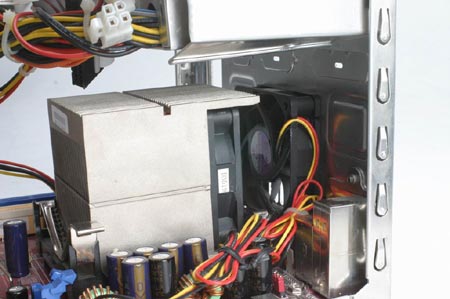

CPU风扇正着200N背部的一个机箱风扇

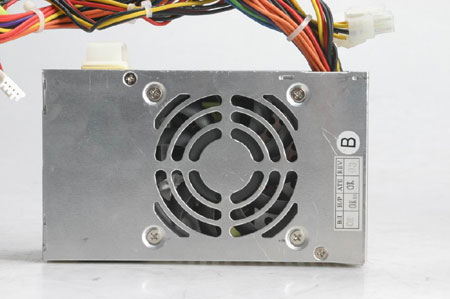

顶上的电源同样可以发挥吸出热风的作用
映泰iDEQ 200N在结构设计上有不少出色的设计亮点在细微中体现,比如,在散热上充分利用了整个铝质的准系统机箱。利用特殊的导热橡胶在主板上几个发热两较大的位置垫起,通过橡胶与机箱很好的接触,把散热发挥到每个角落里;iDEQ 200N简单的一个卡扣,就能把大捆的电源线安置好,合理腾出空间,有助于散热;硬盘架采用滑轨的方式大大方便了安装(只是滑动时摩擦比较大)。

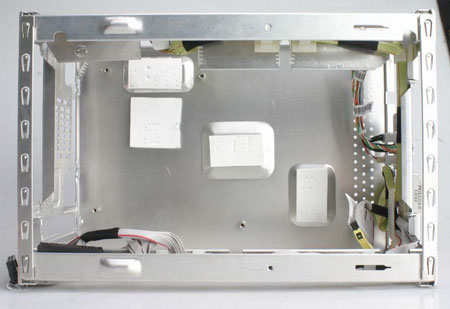

利用特殊的导热橡胶在主板上几个发热两较大的位置垫起

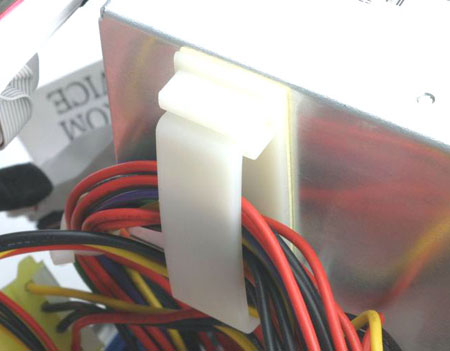

简单的一个卡扣,就能把大捆的电源线安置好

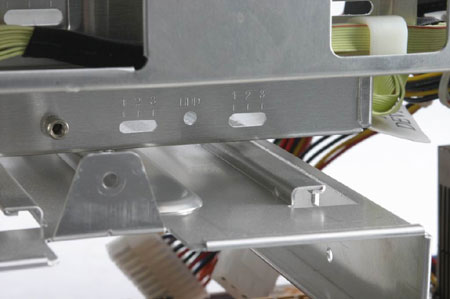

硬盘架采用滑轨的方式大大方便了安装
