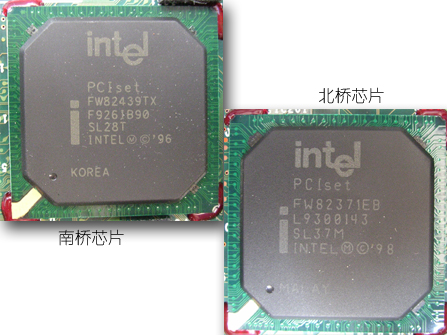

芯片组采用的是Intel的430TX。这款芯片运用在笔记本电脑当中相当意外，因为从资料中查知，430TX的芯片在当时来说是用于性能要求高的台式机当中甚至服务器里面，而430家族用于笔记本电脑的移动版本则是430MX类型。再来了看看处理器的模样。

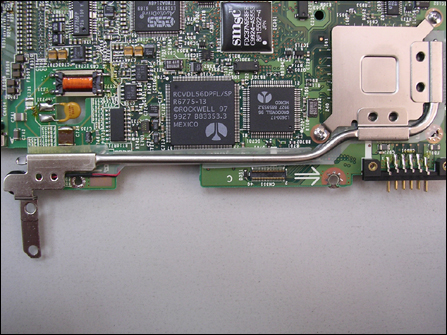

　　这是CPU的散热导管，我们可以看到，并没有采用风扇，而是运用热传导再分散的散热原理。导管直接贴在底外壳的内表面。

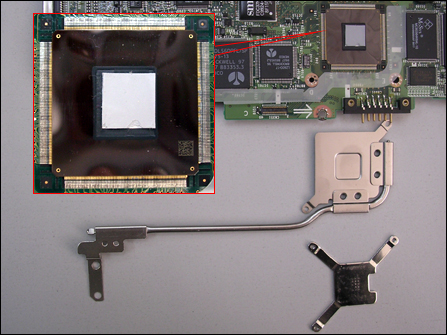

　 　CPU采用BGA封装在主板上面，几乎是镶嵌在主板里面，而且CPU非常小，长宽值与一元硬币直径相同。这么小的MMX300在散热上不会有太多的热量散发出来，采用铝片与导热管的散热组件足以保证系统的正常运行。在笔者实际的使用当中发现，其底外壳的热量分散得相当均匀，没有局部过热的情况，这也通常是镁合金材料最为显著的特点。只是在使用一个上午近四个小时后发现，底部热量还是比较大的。但在腕托与键盘上面，则只有微热。

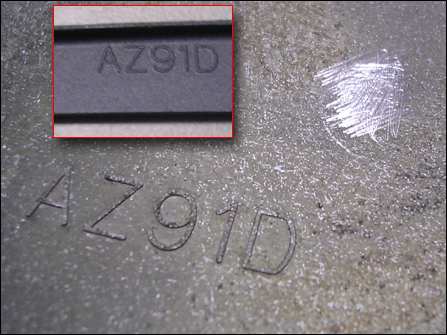

　　全机身运用的就是这种镁合金的材料，时间比较长的缘故，内表面已看不到其原来的金属色，笔者特意刮开了一小块，见右上角处。就连屏框都是镁合金材料，见红色描边的图。介绍完主机部分，我们再来看看屏部分的一些组件的情况

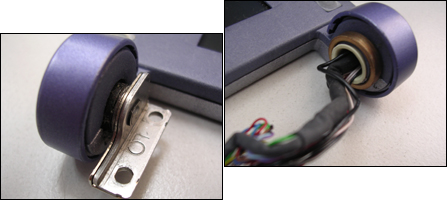

　　上图分别是左右两边的与主机连接的部分放大图，505TR两个支撑轴并不完全都是都起固定作用，从图中我们也可以看出，右边的支轴没有与主机固定用的支架，也就是说右边的支撑轴主要是用来走数据与供电线路的。而左边的支撑轴则完全担负支撑屏和与主机固定的任务。

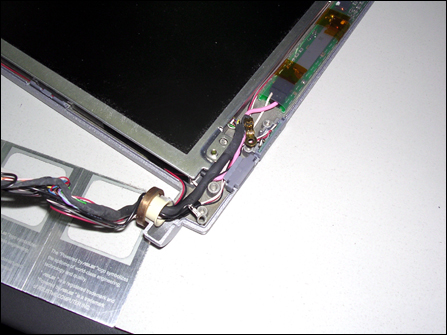

　　把屏框拿开，我们可以看到在右数据线的连接，还有用透明的塑料包装起来的高压包，以防漏电而致使在触碰屏边框时有触电的现象。另外在灯管的电源连接点也必须作严格的封装，因为灯管在工作时的电压达2000伏。

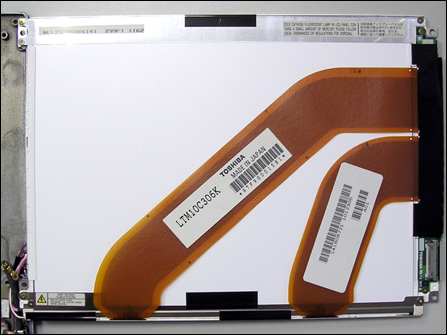

　 把LCD掀起来，可以看到其后面的两条很宽的屏线，从标签上可以知道505TR采用的是TOSHIBA的XGA屏，标准分辨率为1024x768，而505TR第一代505TRF则标准分辨率为800x600。

总结

　 介绍这款相当老的机型，似乎没有多大的实际意义，虽然现在505TR还有一些老用户在使用。只是为一些SONY的爱好者提供有关于505TR的信息。但局限于笔者的水平以及资料缺乏的原因，一些细节没有得到进一步的了解来呈现给读者。
