| 内部细节
由于HomePlug 1.0 plus Turbo技术是由Intellon公司提出的，因此我们丝毫也不会感到惊奇这三款供测试的产品都是使用了同一款芯片:Intellon INT 5500。图5显示的是Actiontec的以太网适配器内部详细细节，从图上我们可看到有Intellon的芯片，Realtek RTL8201单端口10/100快速局域网芯片和其他的一些组件，以及另外的一些把市电接口电压转换成适配器所需直流电压的元器件。

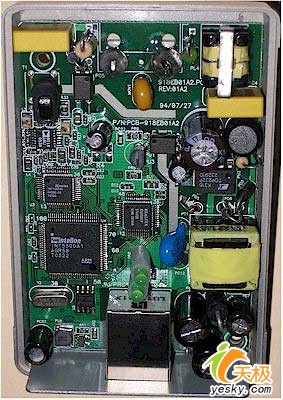

图5:Actiontec HPT100的内部细节
而Actiontec公司的HTP400那款有四端口的“HUB”，它的内容细节如图6所示，从图中可以看出，它实际上提供一个真实的10/100交换机功能，其网络处理芯片是一块Marvell 88E6060 6端口快速以太网交换机芯片，而这种芯片实际上是Marvell公司的Link Street交换机芯片生产线上的产品。在这说一些题外话，对于笔者本人来说，还是比较喜欢Actiontec公司产品的命名方式，并不是千篇一律使用所采用HomePlus技术的名称，而且还把以太网端口的速度也添加到了产品的名称中(笔者认为400这个型号是代表4个以太网端口和端口的速度为100Mbps)，这样就更有利于消费者来选购所需的产品，在购买的时候只要一看到产品型号就基本明白这款产品的基本技术特征。

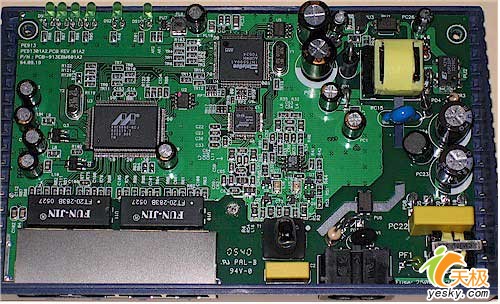

图6:Actiontec HPT400 内部细节
NETGEAR公司的XE104这款产品的内部细节显示的图7和图8中，从图上可看出，这两块电路板与前面所示的电气设计实质上一样的(笔者猜想这可能是采用了Intellon公司对该芯片提出的公版设计模式)。但采用的是把两块电路板叠放在一起的设计方式，要把它们放到那个设计相当简洁的外壳中来可能也是要费是一番功夫的。

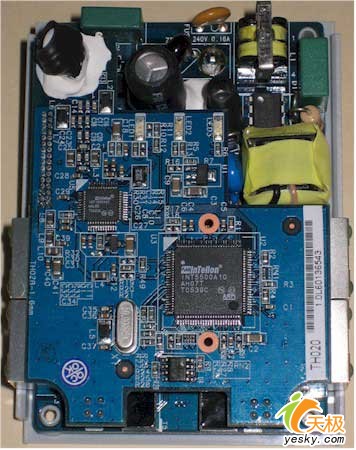

图7:NETGEAR XE104内部细节(电路板组装在一块)

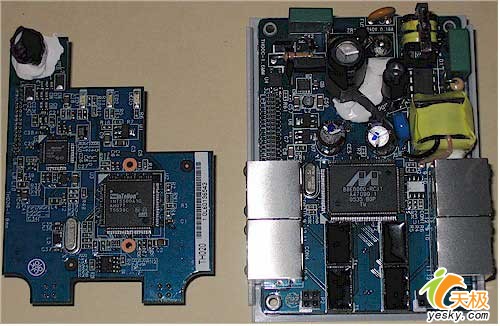

图8:NETGEAR XE104内部细节(两块电路板分离开来)
最后，我们就来看看SMC的那款SMCCHT-ETH，乍看之处，你可能会错误地把图9中的那块SMC产品的电路板当成Actiontec公司的那款“HUB”型号产品(图6中所示)，它们都使用了那种一体成型的塑料外壳，而唯一不同的是外形尺寸的大小。仔细看一下你可能会发现它的电路板设计实质上与Actiontec公司的那款单端口的产品是一样的，它们之间的不同之处是SMC的这款产品只不过是做成了桌面产品的方式，而Actiontec的HT100是可以直接插在墙壁的电源插座或某个电源插线板上。

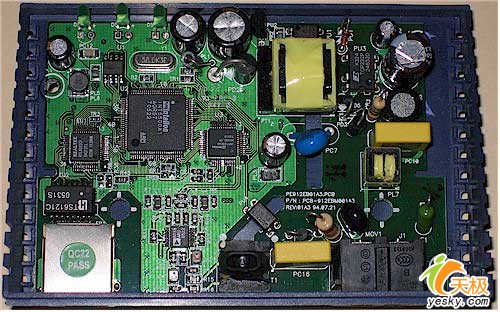

图9:SMCHT-ETH的内部细节
以上，我们介绍了这三款电力上网适配器的外观和内容细节，在下一篇文章里，我们将介绍它们的功能和评测结果。
|
