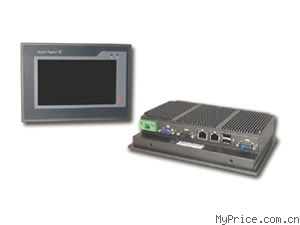

产品概述
3H-P070-S 是一款为人机界面应用而设计的触控平板电脑解决方案，采用最新凌动N2600 双核1.6Hz 低功耗处理器，2GB DDR3
内存，配备8”分辨率为800x480 的液晶显示屏和高温五线电阻式触摸屏。整机采用12V 直流供电，有效的控制电脑内部热量；提
供更加多元化的数据存储装置，同时支持DOM/SSD 和SATA 固态硬盘；集成了丰富的I/O 接口，1 个RS232、1 个RS232/485 串口，
2 个10～1000M 以太网口和2 个USB2.0 端口。
3H-P070-S 采用面板嵌入式安装，只需要4 颗安装卡子拧紧即可完成，安装和维护非常方便;前面板符合NEMA/IP65 防水防尘标
准，有效的控制因现场飞溅的水滴和睡蒸汽进入主机，影响设备正常工作;设备采用无风扇设计，有限的控制灰尘进入设备内部，保
证了设备更加的稳定运行，通过外部表面散热片将系统内部热量快速散发，使其能够适应更恶劣的现场环境；最适合应用于工厂自
动化，机械制造，数控设备，纺织设备，智能电力，食品追溯等上位机监控和控制。
3H-P070-S 兼容Windows 2000、Windows XP、Windows VISTA、Windows 7、Linux 等主流操作系统和嵌入式操作系统，可运行
客户自主开发的基于以上操作系统的应用软件和程序，安装工业自动化组态软件即可组成强大的人机界面。

特点
采用超薄设计，整机厚度控制在5 厘米
7"真彩液晶显示屏，分辨率800x480，背光使用寿命长达50000 小时
内建凌动N2600 双核1.6Hz 低功耗处理器，Intel® NM10 芯片组，支持224MB 共享显存
配备丰富的工业控制常用接口，最多支持1 个RS232,1 个RS485 串口，2 个10～1000M 以太网口和2 个USB 端口。
触控屏幕采用高温四线电阻式.点击次数可达3500 万次
12/24V 直流电源输入,满足工业现场供电
电源提供突发电流保险设计,可有效防止因电流过大导致系统元件损坏
大面积铝鳍主动式散热设计,确保平板电脑能在恶劣的工业现场下不间断工作

产品规格
机构参数
� 面板箱体面板采用铝镁合金加工成型，壳采用整面铝镁合金加工整体散热。
� 安装方式面板嵌入式，配合支架可VESA 安装
� 电源输入12/24V 直流电源
� 面板颜色黑色
� 总体尺寸218X150X53mm
� 箱体尺寸204X135X47mm
� 开孔尺寸206X137mm
系统参数
� 处理器凌动N2600 双核1.6Hz 低功耗处理器（3W）,前端总线533MHz
� 芯片组Intel® NM10 芯片组
� 内存1GB DDR3 1066MHz SDRAM（最大支持4G 内存）
� 磁盘支持SATA "SSD、HDD 和DOM 卡
� 显示Intel GMA950 224MB 共享显存,支持双屏显示
� 网口2 个Realtek ® RTL8111E PCI-E 1000Mbps RJ45 端口
� 音频RTL ALC883 音频控制器，LINE-out 端口
� USB 接口面2 个USB2.0 端口
� 串口2 个DB-9 RS-232 串口，其中一个可设置为RS485
� 操作系统支持Windows 2000、Windows XP、Windows VISTA、Windows 7、Windows XPE、Linux
液晶显示屏
� 显示屏类型7”XGA TFT LCD
� 最大分辨率800x480
� 最大色彩16M
� 显示面积154X87mm
� 反应时间6ms
� 背光LED
� 背光MTBF 50,000 小时
� 亮度350cd/m2
� 对比度600:1
� 像素距离0.297x0.297
� 最大视角(H)160/(V)160
触摸屏、
� 类型高温四线模拟电阻式
� 分辨率4096X4096
� 响应时间<5ms
� 表面硬度3H
� 点击寿命250 克力度，3500 万次
� 笔划寿命250 克力度，500 万次
� 透光率81%以上
� 恒温恒湿测试85℃/90%RH/1000hrs
� 高温测试85℃/1000hrs
环境参数
� 工作温度0～60℃
� 存储温度-20～70℃
� 冲击10G（11ms)
