GeForce 8800是多核心设计？

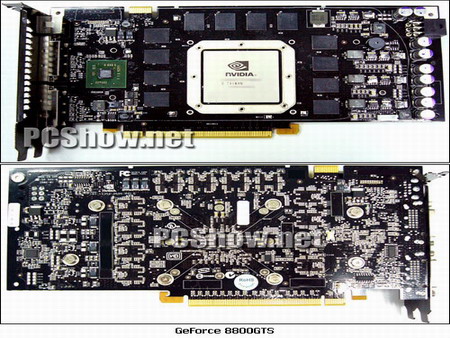

在G80即将问世的前几个月中，许多媒体开始传言这款GPU将会采用多核心设计。在PCB上集成两个GPU以获得性能提升。在G80的PCB图片曝光以后，上面的一大一小两个内核更是引来众多的猜测。在之前各大网站上流传的G80拆解图中，尽管可以看到2个GPU，但是在DVI输出附近的那个GPU显然是用G71 PS上去的，现在从我们上面的GeForce 8800GTX与GeForce 8800GTS照片来看，它们显然采用的都是典型的单核心设计。

NV10??独立的RAMDAC与TMDS整合芯片

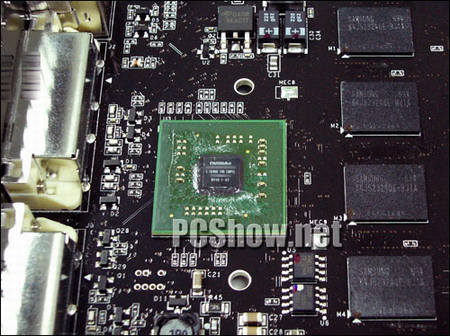

那主板上靠近DVI接口的1个芯片是用来干吗的？由于NVIDIA GeForce 8800的Stream Processor部分的工作频率达到了1.35GHz，如果此时再将模拟部分的RAMDAC整合在GPU芯片内部，不仅在成本上无法控制，在输出质量上更是强差人意。为此NVIDIA将G80的模拟部分独立出来，做成了代号NV10（或者NVIO？芯片字迹无法分辨是10还是IO）的芯片独立安装在显卡上。

独立的RAMDAC由于远离了GPU内部，使得电磁干扰显著降低。与此同时，NVIDIA还在NV10芯片中放入了TMDS和GeForce 8800的视频输入输出部分。这样一来，GeForce 8800不仅可以实现双头Dual-Link DVI的输出，还能够保持极高的输出质量。除此以外，NV10芯片还带来了真正10bit每通道的色彩输出能力，这样显示卡就可以输出30bit色彩深度的信号，这要比ATI R580内部10bit色彩通道的设计明显优胜。

在GeForce 8800显卡上，我们甚至可以发现2个DVI接口都采用了金属屏蔽。因此我们不难看出，如果没有明显的设计失误，GeForce 8800的2D输出质量将会相当让人期待。无容置疑，NVIDIA GeForce 8800依然采用的是单GPU的设计理念，PCB上的独立RAMDAC和TMDS将会明显提升G80的2D输出能力。
