ATI发布X1950Pro主要是为了取代造价昂贵的X1900GT，所以临危受命的X1950Pro从一开始就肩负着控制产品成本和加强中高端产品竞争力的重任！下面就先来看看X1950Pro在成本方面如何与7900GS相抗衡：

● 暴殄天物的老版X1900GT：

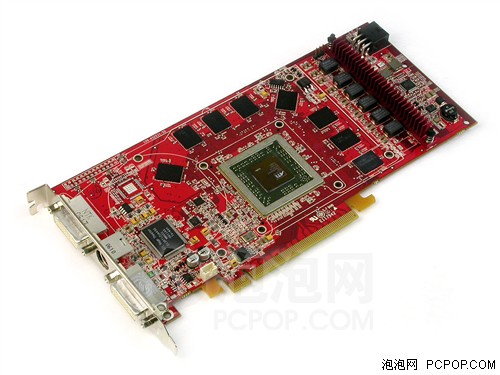

之前的X1900GT采用了被屏蔽管线的R580GT核心，并且直接使用了X1900XTX的PCB，做工用料奢华无比！

拥有3.8亿晶体管的R580核心本身造价昂贵，12层PCB给中端显卡用太过奢侈，再加上顶级的供电模块用料，这些都使得X1900GT成本居高不下！

由于X1900GT仅使用了单槽散热器，ATI为了控制显卡的功耗和发热，将X1900GT的频率设定在了575/1200MHz这样一个很低的频率，所以X1900GT的性能仅与7900GT相当，而功耗、发热、噪音、成本等各方面都无法与7900GT相提并论，因此给X1900GT搭配X1900XTX的豪华PCB可以说是暴殄天物！

● 重新设计PCB，新版X1900GT成本下降：

X1900GT的缺陷ATI也是心知肚明，但由于RV570的延期，ATI只好将原本为X1950Pro设计的PCB提前“借”给X1900GT用，这样就诞生了新版本的X1900GT：

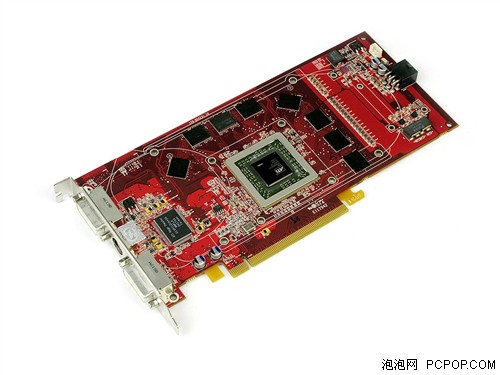

新版X1900GT使用了X1950Pro的PCB，注意左上角两个密封的金手指

新版X1900GT的PCB由12层降为8层，供电也从夸张的6相（核心4+显存2）降至3相（2+1），PCB成本大幅下降！

供电部分虽然简化，但依然使用大量陶瓷电容，用料毫不含糊

ATI也对新版X1900GT的频率作了些调整，从575/1200MHz改为512/1320MHz，性能基本不变，核心频率的下降进一步降低了功耗和发热。从这个小小的频率变化上我们也可以看出ATI的无奈??R580核心的发热实在太大了！

● RV570正式发布，X1950Pro性价比更高：

经过漫长的等待，ATI终于迎来了X1950Pro的正式发布，虽然它的PCB已经被X1900GT所采用，但核心由R580改换为RV570之后，成本得到进一步下降。

RV570核心是原生的36像素单元，而R580GT是48个像素单元被屏蔽了12个，所以RV570的晶体管数比R580GT少，再加上使用了80nm新工艺，这样RV570的核心面积比R580GT小了很多，成本、功耗、发热两大幅下降，而频率也能达到更高。X1950Pro和X1900GT的硬件规格基本一致，而频率提升到了575/1380MHz，性能更强！

从老版X1900GT到新版X1900GT，再到如今的X1950Pro，ATI做出了很大的努力来降低成本。但我们发现ATI在显卡PCB设计方面依然坚持自己的原则，继续使用VOLTERRA的MULTIPHASE顶级供电方案和最好的板卡电容??多层陶瓷电容（MLCC）配合优质的坦电容。所以新版X1900GT/X1950Pro的3相供电也要比79GT/79GS的传统3相供电用料豪华许多，成本不是同一数量级！

● 非公版X1950Pro发布，改用传统供电，成本进一步下降：

通过前面的分析可以看出，公版设计的X1950Pro之所以售价偏高，就是因为供电部分用料太过高端，为此通路非公版X1950Pro就应运而生了：

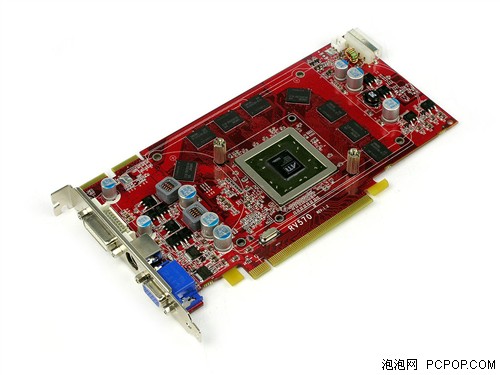

双敏这款X1950Pro的PCB设计风格就与ATI公版截然不同，供电方式依然为核心两相显存一项的分离式设计，用料方面直插电容、普通半封闭电感和MOS管是中低端显卡上比较常见的元件。这种设计就与很多非公版7900GS/7950GT差不多了，通过精简供电模块进一步降低了成本。

虽说供电模块比起公版设计有些缩水，但由于80nm的RV570核心本身功耗就不高，所以传统2+1模块应付起来也是绰绰有余！下面就来仔细欣赏下这款非公版X1950Pro的细节部分。
