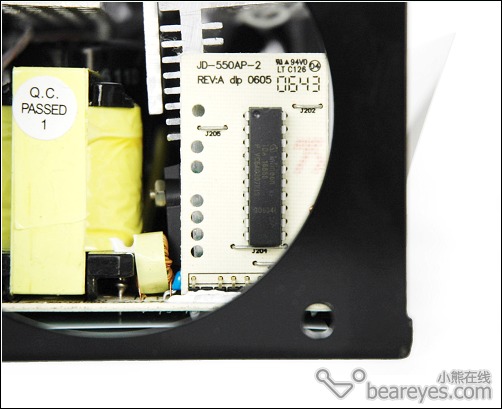

APFC/PWM电路控制板，竖着藏在电感左侧。

    主动PFC使用专用的开关集成电路来调整电流的波形，对电流电压间的相位差进行补偿。A-PFC对电源输入电压的适应范围比较大，同时还具有稳定性高、工频震动小，低噪音等优点。它对于滤波电容的要求低（只需要一个容量较小的高压电解电容就可以）

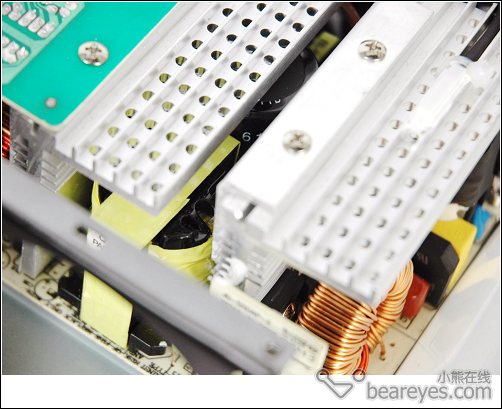

    和很多台系电源一样，APFC电路安排在变压器边上。只使用一颗体积较大的电解电容，由于散热片的遮挡无法看清具体型号。由于二级EMI滤波抢占了部分主动PFC的位置，所以滤波电容被移到了两颗变压器中间，这样反倒更加有利于散热，因为中间是通风条件最好的区域。

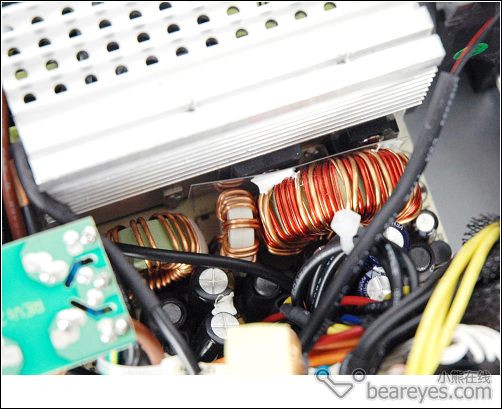

     通过了变压器的低压脉动直流电仍然需要整流和滤波，才能输出至机箱内。这就全靠低压整流输出电路，由二极管、电容和硕大的扼流圈组成。这里我们看到很多高品质的电解电容。

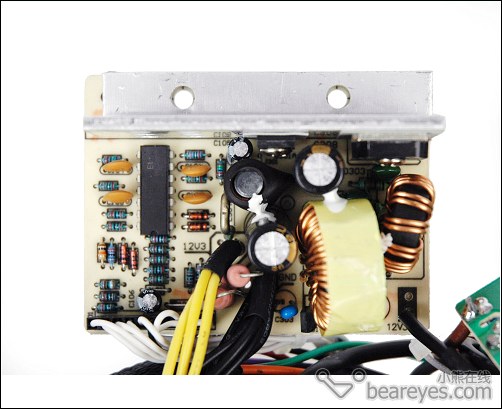

    第三路+12V输出被布置在一块单独的PCB上，电压比较IC对开关管进行控制以调整输出电压的高低，此外还负责电压过载和电流短路保护，避免因电源损坏时导致与其连接的电脑设备毁坏。
