● 内部大拆解——解读750W高功率电源的秘密



内部结构比较复杂，在拆解时比较麻烦

    为了更好地了解鑫谷宙斯盾850电源，我们对其进行了拆解。在拆解的过程中我们发现，这款电源采用的上下两层的结构，这样的优点可以使电源在同样大小的情况下增加更多地电子元器件和散热片，从这一点也证实了它为什么会比普通电源重那么多倍。

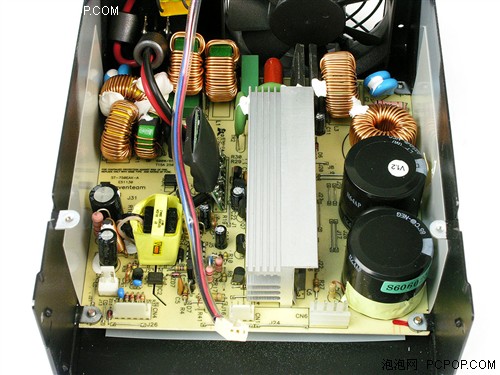

四级EMI电路、主动PFC电路和高压滤波电容

    为了使电源的稳定性和输出表现更加优秀，这款电源采用了四级EMI电路，这种设计不仅可以有效地滤除市电里的各种高频干扰，还可以有效地屏蔽电源内部产生的电磁辐射。和其它同类型的高端电源一样，这电源采用了功率因数比较高的主动PFC电路，可以有效地利用电源的效率。另外，高压滤波电容也集成在这款电路板上，其采用的是日系的SAMXON电容，规格为470μF 400V。

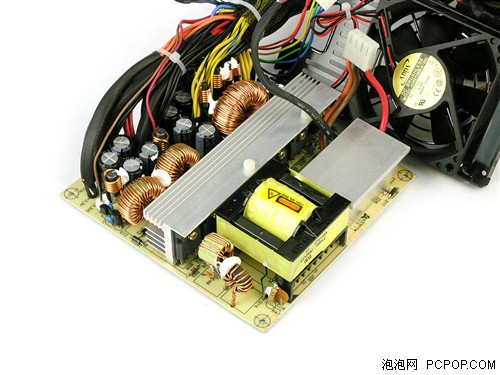

变压器、低压滤波输出部分



变压器的个头比较大，低压滤波输出部分也用料很足

    在另外一块电路板上主要是电源的变压器和低压滤波输出部分，我们从图上可以看到，变压器的个头非常大，低压滤波输出部分也用料很足。



电源保护控制电路

    在这块电路板的边缘还有一块专门的电源保护控制电路，它可以提供过流、过压、欠压、过功率、短路等多种保护功能，给电源本身和电脑都提供一个比较安全的保护机制。

    至此，我们的拆解完毕，从总的来看，鑫谷宙斯盾850电源无论是结构的设计上和做工上都属于上乘之作，而在用料上更是比我们之前介绍的600W电源强悍很多。

● 总结：

    这款专门面向高端DIY和低端服务器市场的鑫谷宙斯盾850电源在设计让我们钦佩不已，用料也是非常出色，可以说是一款设计非常完美的电源，对那些需要可轻松应对多核心CPU、四显卡互连以及服务器的多磁盘阵列或者说是需要高稳定性平台的玩家朋友来说，都是一个最佳的选择。这款电源的目前的媒体价格为1499元。
