联想万全T350 G6/R350 G6服务器－内部结构

    与紧凑的1U或2U机架式服务器不同，塔式服务器、尤其是万全T350 G6这种全长的塔式服务器，并不过多的需要特殊化的设计来支撑整个系统。内部宽阔的空间使塔式服务器的设计更加偏重于对可靠性、扩展性以及易用性三个方面。

    可靠性的保障主要体现在系统易出错（内存、硬盘）、易损损部件（比如风扇、电源）的冗余化、热插拔更换的设计；以及对于系统散热的良好控制。

    高可扩展性在服务器方面不仅仅体现在服务器主板IO接口的多少，还有服务器机箱对于一些设备（例如：硬盘）的模块化设计。

    而易用性则表现在是否能够让系统管理员轻松的完成对于故障部件确定及更换，还有服务器的配置、远程管理界面是否友好。

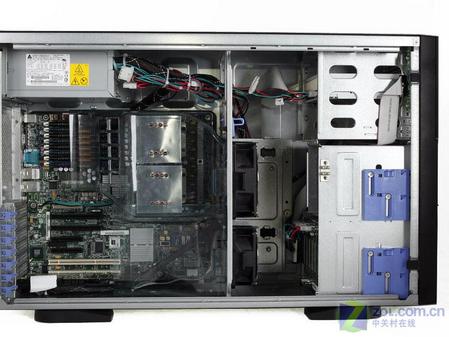

联想万全 T350 G6 服务器 内部一览

    在可靠性方面，联想万全 T350 G6主要采用了以下几种技术：

    采用ECC内存，支持x4 Chipkill，内存镜像与热备份，提供高级别的内存安全保护。

     配置热插拔硬盘，与RAID结合，为数据存储、数据处理提供安全保障。


联想万全 T350 G6 服务器－联想自主设计的风道

    与之前我们评测的国内服务器厂商送测的产品不同，联想采用了两个巨大的透明风道以及两个直径分别达到12CM、9CM的AVC风扇来对CPU上面的热管散热器冷却。我们认为这样的设计散热效果比其他产品直接由散热器风扇对CPU直接作用要更好，因为这样巨大的散热风道配合大口径风扇不仅可以将噪音降到较低的水平，所产生的空气对流也更合理，可以将其他元件的热量随着空气的流动带走，对于降低整个系统温度，提高系统稳定性都起到促进的作用。


联想万全 T350 G6 服务器－两个免工具拆卸的AVC风扇，口径分别为12CM、9CM

    从两个风道的分割我们可以看出，上面由直径12CM风扇进行主动散热的区域包括了两颗CPU、8根内存插槽以及北桥芯片，而下面的风道主要负责ICH、扩展卡类的散热。

   此外，虽然我们收到的送测样机在散热方面仅仅采用了模块化大口径风扇，以及联想自主设计的的风道进行散热，这样“一扇一道"的配置显然不能算是冗余的配置；但据联想方面的表示，联想可以提供冗余热插拔风扇、冗余热插拔电源的配置选择，可以为系统长时间、连续稳定运行提供可靠保障。


联想万全 T350 G6 服务器－风扇对应部件

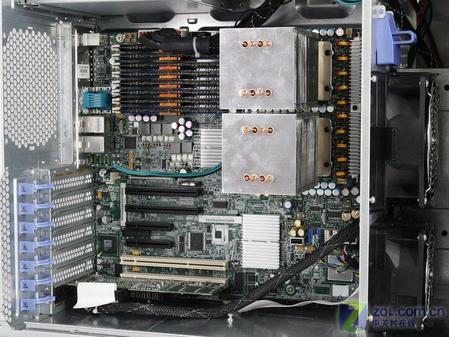

    依然不需要工具便可以摘掉两片风道我们就可以“亲密”接触主板上的其他部件了。


联想万全 T350 G6 服务器－免工具拆卸设计

    联想万全 T350 G6 在关键部件采用无工具设计，可以做到免工具维护/升级服务器，这些部位包括：硬盘（非热插拔硬盘）、五寸设备、硬盘模组（热插拔及非热插拔）、PCI扩展卡、风扇、机箱侧盖、导轨安装。方便

    联想万全 T350 G6采用英特尔原厂的Bensley平台IntelServer Board S5000PSL，基于S5000P芯片组，这也是英特尔伴随至强5000、至强5100系列推出的指标最高的一款芯片组。

    从至强5000系列处理器开始，英特尔便象在笔记本推广“迅驰”一样，推广服务器平台化战略，其技术、性能领先优势已经不完全是由处理器创造的。也就是说，只有搭配了Bensley平台的至强5000、至强5100系列处理器，才能够发挥极至性能。

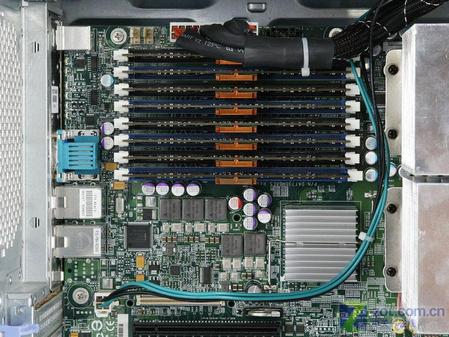

联想万全 T350 G6 服务器－内存插槽

    Intel Server Board S5000PSL可支持8根四通道全缓冲内存（Fully Buffered DIMM）DDR2 533/667，最大内容容量可达32GB。本次送测的服务器，采用了8根512MB PC2 4200F 英飞凌 FBD内存，总容量4GB。


英飞凌512MB DDR2 533 全缓冲内存(Fully Buffered DIMM)

    全缓冲内存技术（FB-DIMM）不仅在速度上实现三倍提升，在最大内存容量支持方面也提升了4倍，配合S5000P芯片组，最高可以达成64GB内存的支持。

    扩展插槽方面Intel S5000PSL可支持2组 PCI-Express X8，2组PCI-Exepress X4，2组PCI-X插槽，其中一个是100MHz/133MHz自适应，另一个是100MHz。

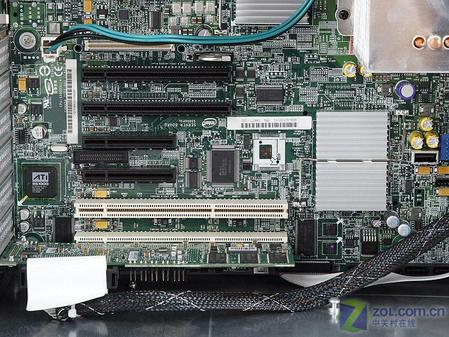

联想万全 T350 G6 服务器－扩展插槽

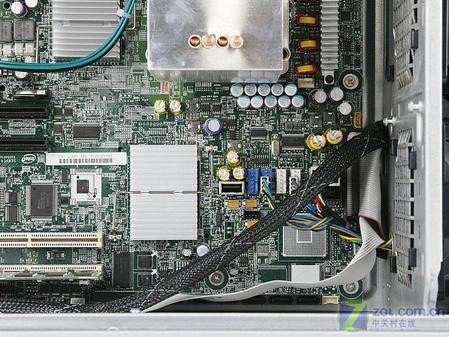

联想万全 T350 G6 服务器－内部元件


联想万全 T350 G6 服务器－两个巨大的热管散热器　

联想万全 T350 G6 服务器－CPU热管散热器

    尽管至强5100系列的能耗较上一代产品已经降低了四成，可是仍需要使用如此巨大的散热器，这也算是对于系统可靠性的促进吧。

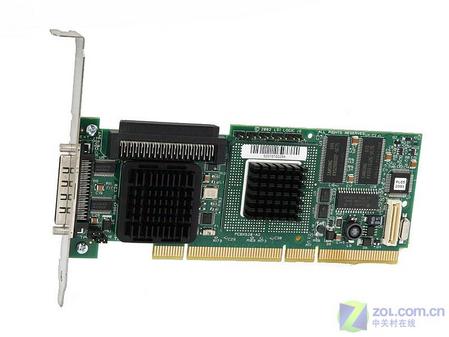

联想万全 T350 G6 服务器－SCSI RAID卡

LSI MegaRAID SCSI 320-单通道Ultra320 RAID卡

    这款服务器采用了 LSI MegaRAID SCSI 320-1是一款单通道Ultra320 RAID卡，其SCSI控制芯片LSI53C1020完全在散热片覆盖之下，旁边有68针高密度内部连接器和超高密度外部连接器各一。I/O处理器是仅支持64位/66MHz PCI(而非133MHz PCI-X)的Intel GC80302，5颗16MB SDRAM（64MB ECC），卡的右侧下方还有用于连接电池备份模块的插槽。

    MegaRAID SCSI 320-1支持RAID 0，1，5，10和50，背景初始化、热备盘（Hot Spare）、自动重建也不在话下，还可以设定重建任务的比率（默认值30%）。分块尺寸从2KB至128KB以2倍数递增（默认值64KB），并提供了写策略（Write-through/Write-back）、读策略（Normal/Read-ahead/Adaptive）和Cache策略（Cached IO/Direct IO）等选择。

联想万全 T350 G6 服务器－至强5100处理器

    与上次我们对Woodcrest首次测试一样，本次送测的T350 G6内部仍然是两颗工程样板的至强5160处理器。从标识可以看出这是一颗来自哥斯达黎加封装工厂的产品。


至强5160处理器－工程样板

    这两颗CPU是至强5100系列的顶级产品：英特尔双核至强5160处理器，频率：3.0GHz，前端总线：1333MHz，具有4MB共享二级缓存，功耗较主流至强5100系列的65瓦特有所提升，单颗功率达到80瓦特。由于基于全新的类似于“Pentium M”的“酷睿Core”架构，CPU的频率不再象Netburst核心处理器那样高，顶级产品也不过3.0GHz。此外，处理器还支持英特尔宽位动态执行技术、英特尔高级智能高速缓存、英特尔智能内存访问、英特尔智能功率管理等一系列的新技术，由于在前一篇Woodcrest服务器的评测中我们已经详尽介绍了至强5100系列的产业背景及技术特点，在本文中就不一一赘述了。
