MCP55晶片表面对比图

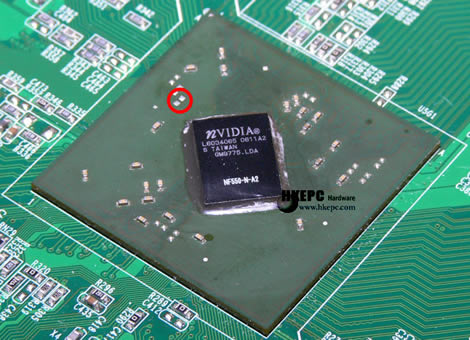

Magic-Pro A2N5 (nForce 550),官方不支援SLi但实际测试支援SLi

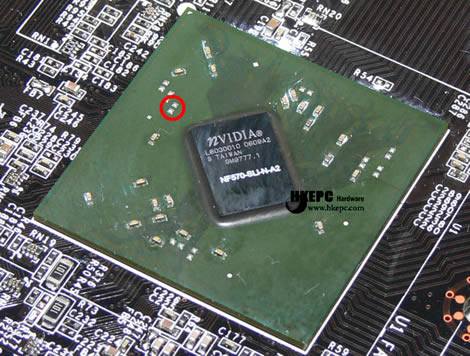

MSI K9N SLi Platinum (nForce 570SLi),官方支援SLi

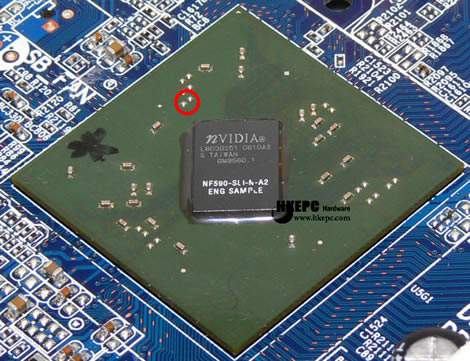

Gigabyte GA-M59SLi-S5 (nForce 590SLi),官方支援SLi
上代nForce 4的CK804已被用家发现只需要修改晶片表面,利用可镀电的银漆把其中两点连上便能把nForce 4及nForce 4 Ultra的SLi能力重现,故此我们要研究nForce 500家族,也先从MCP55晶片的表面出发,图上三颗分别为Magic-Pro的nForce 550 (A2N5)、MSI的nForce 570SLi (K9N SLi Platinum)及Gigabyte的nForce 590SLi (GA-M59SLi-S5)的MCP55表面,它们均可支援SLi并且晶片表面的电容及电阻排列完全一致。而图下的则是经测试后证实并不支援SLi的MSI nForce 570(K9N SLi Platinum),可以看到支援SLi的将少了一颗贴片电阻,难道我们已经找出了修改的答案了吗!?

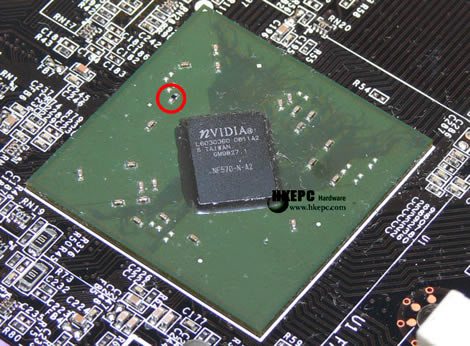

MSI K9N Platinum (nForce 570),官方不支援SLi实际测试亦不支援SLi

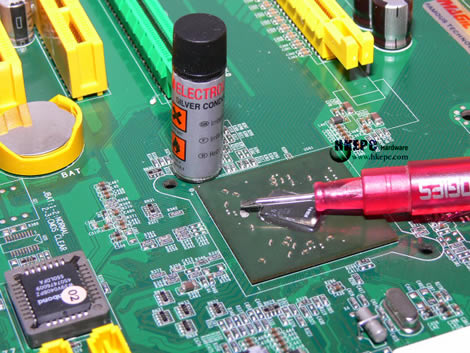

先以Magic-Pro A2N5作实验

由于要修改MSI的K9N Platinum,就必需要拿走红圈内的贴片电阻,但这个做法将会令主机板失去保固,而且十分花功夫,为了提升是次修改的把握,我们先以Magic-Pro A2N5作实验,把红圈的两点以银漆连接,会否令原本支援SLi的能力失效。结果令人意外,不单是SLi的能力失效,而且第二个PCI-E x8绘图接口并不能侦出任何硬件,当显示卡用于第二组PCI-E x8绘图接口时,侦错卡会卡在"3F"即无法找到显示输出硬件。如果把银漆抹去SLi的支援能力便回复正常!? 故此我们只能证实红圈内的贴片电阻,确实和第二组PCI-E绘图接口有关。
