早些时候，NVIDIA针对600元级以下低端市场推出了一款GeForce 7300GS，配合增强的TurboCache技术的应用，让GeForce 7300GS取代了支持TurboCache技术的GeForce 6500和6200，成为NVIDIA在低端市场的主力军。不过，一切并不如NVIDIA之意，用户似乎并不买帐:绝大多数用户甚至愿意购买性能、技术参数、性能都要落后很多，但拥有128bit的显存位宽的产品;而对于支持SM 3.0、TurboCache、PureVideo等多项出众技术，却只拥有64bit显存位宽的GeForce 7300GS并不感冒。聪明的NVIDIA面对这种情况，自然不会坐视不管，正因为如此一款拥有128bit显存位宽、8管线的低端显卡——GeForce 7300GT就这样诞生了……

　　此7300非彼7300，GeForce 7300GT规格浅析

　　在今年年初，为了能够进一步巩固自己在低端市场的市场份额，同时也是为了能够很好地完成产品线从Geforce 6200系列的过渡，NVIDIA向市场推出了Geforce 7300GS/LE。它们沿用了6200的Turbo Cache技术来作为扩展本地显存容量的手段，最大可以支持512MB显存。不过作为NVIDIA用来和ATi Radeon X1300系列抗衡的低端市场显卡，自发布以来就一直为人们所诟病的是其仅64bit的显存带宽。在看到同为低端的ATi Radeon X1300都是128bit的显存，特别是在采用了类似Turbo Cache这样共享系统内存技术的Radeon X1300 Pro HYper Memory的上市以后，让NVIDIA在低端市场上遭遇到了极大的压力。而且受到显存带宽不足的影响，Geforce 7300GS/LE在处理一些大的纹理渲染或者复杂的图形场景时会表现得相当吃力，尽管通过共享系统内存能够多少补充一些低带宽容量所带来的不足，但低带宽带来的负面影响仍然无法被忽视。为了能够保证在低端市场继续对ATi形成压力，同时也为了能够拉开自身产品线之间的差距，NVIDIA在推出了拥有128bit显存位宽、8条管线的Geforce 7300GT的显卡产品。

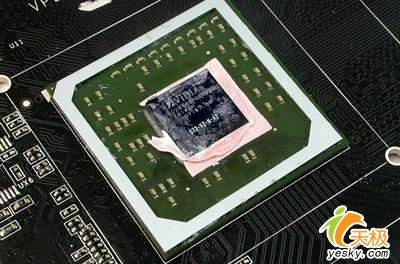

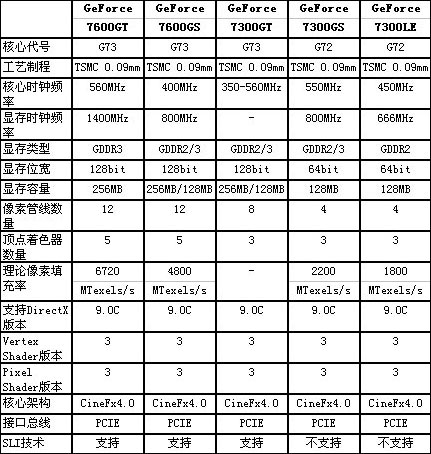

　　Geforce 7300GT其实使用的和Geforce 7600一样的G73核心，不过它将核心的12条渲染管线屏蔽掉4条，只留下8条，但是保留了128bit的显存带宽。此外，NVIDIA同样在Geforce 7300GT上提供了对SLI的支持，这也使得它在有别于Geforce 7300GS/LE。根据我们得到的消息，由于此次NVIDIA采用了物理方法对核心管线进行了屏蔽，因此期望通过修改BIOS或者驱动程序来打开另外4条管线基本无望。虽然NVIDIA宣称GeForce 7300GT采用的是是8×1渲染管线架构，但从相关资料来看G71、G72和G73都是1×2，也就是每条渲染管线中拥有2个ALU，其中也包括GeForce 7300GS(也就是说7300GS拥有4条渲染管线、8个ALU)。那么采用G73核心的7300GT为什么会是8×1的架构呢?难道NVIDIA专门为Geforce 7300GT研发一个GPU核心版本。
