第10页：1999元 - 技嘉K8NXP SLI

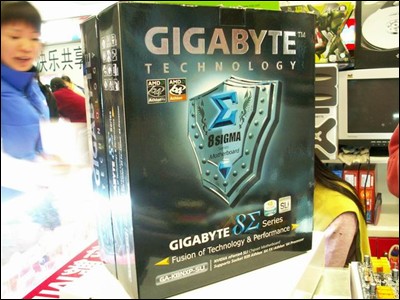

 技嘉GA-K8NXP-SLI采用高贵而神秘的包装

  主板做工

  部分芯片与主板规格

    技嘉GA-K8NXP-SLI在性能方面，它采用了NVIDIA nForce4 SLI主芯片，支持Socket 939接口的Athlon 64/FX处理器，进一步将Hyper Transport传输介面全面升级到1GHz。内存方面，它支持两组双通道DDR400内存。而且处理器内建的内存控制介面能大幅降低资料存取时的时间延迟(latency)，使内存发挥最高效能。此外这款技嘉GA-K8NXP-SLI支持基于PCI Express总线的SLI技术，能让使用者在同一个PC系统中，连接两块PCI Express接口显卡的绘图解决方案，从而提供更高的图象渲染效果。

 相关插槽与接口

    拓展方面，它采用 NVIDIA开发的二代Serial ATA (Serial ATA II) 储存介面，传输带宽高达3Gb/S，通过集成Silicon Image的SATA RAID控制芯片，该主板提供了额外的4个SATA接口，并且支持多种RAID配置模式。至此，这款主板总共具备多达8个SATA接口。此外还提供了两条PCI-E 16X、两条PCI以及两条IDE插槽。而且板载了ALC850音效芯片，具备8声道音频输出的能力；板载了SimpliPHY的VSC8201RX和Marvell的88E8053-NNC两块千兆网络芯片，提供了对双千兆网卡的支持。并且通过TSB81BA3和TSB82AA2芯片，提供了对IEEE1394a/b双规格的支持，传输速率高达800Mbit/s。

 附送的相关配件

    此外主板配备有支持802.11g通讯协定、54Mbps传输带宽的无线网卡，用于组建无线网络，以及技嘉双电源回路系统(D.P.S.)，即便Athlon 64处理器在不同工作负载下，系统都能提供超稳定的电压与电流，确保系统安全运作，并提供未来处理器升级的空间，使系统平台更加安全和稳定。
