前言:R9250已经成为低端一霸
伴随着科学技术的飞速发展,人们对于显卡的要求也是越来越高,为了顺应人们的要求,ATI和NVIDIA也在不断的努力推出新的显卡产品。2004年7月底,ATI便发布了一款新的图形处理芯片,它就是Radeon 9250图形处理芯片,而在短短的一年时间里,我们就已经可以看到很多R9250产品了,而且性价比已经相当成熟,非常值得哪些低端消费者选购。
R9250已经成为低端一霸
众所周知,Radeon 9250同样采用RV280核心,但频率却比Radeon 9200要低。主要目的是ATI为了重组现行的产品线,其力捧廉价的R9250争取替代9200SE成为低端主力。当然,R9250处在目前低端显卡市场形势和地位也就不用小编多说了吧?下面的文章内,我们还会提到。
验明正身:R9250系列家族产品对比
细说Radeon 9250之前还是让我们回顾对比一下Radeon 9550??Radeon 9550属于Radeon 9600系列产品线中的一员,其核心与Radeon 9600同样是RV350架构,只是工作频率比Radeon 9600低了75MHz,其它规格全都相同。关于R9550的介绍您可以点击《拒绝默认频率!9款超频版9550终极横评》观看。
这次的Radeon 9250也使用了类似的手段,核心工作频率比Radeon 9200仅仅降低了10MHz,其它规格完全相同,详细规格对比请看下表,我们同时加入了与Radeon 9200同档次的竞争对手:GeForce FX 5200的规格:
型 号 |
Radeon 9200 |
Radeon 9200SE |
Radeon 9250 |
GeForce FX 5200 |
核心代号 |
RV280 |
RV280 |
RV280 |
NV34 |
制造工艺 |
0.15μm |
0.15μm |
0.15μm |
0.15μm |
PCB层数 |
4 |
4 |
4 |
4 |
核心频率 |
250MHz |
200MHz |
240MHz |
250MHz |
显存频率 |
400MHz |
333MHz |
400MHz |
400MHz |
显存位宽 |
128bit |
64bit |
128bit |
128bit |
VS 渲染 |
1组并行
4×SIMD FP |
1组并行
4×SIMD FP |
1组并行
4×SIMD FP |
1组并行
4×SIMD FP |
PS 渲染 |
4条 |
4条 |
4条 |
4条 |
DirectX |
8.1 |
8.1 |
8.1 |
9.0 |
AGP规格 |
8× |
8× |
8× |
8× |
R9250系列家族产品对比
如果单从显示卡的外观是很难分辩Radeon 9200 与Radeon 9250的,只有我们揭开散热器看到核心编号的时候才能够“验明正身”。
R9250系列家族产品对比

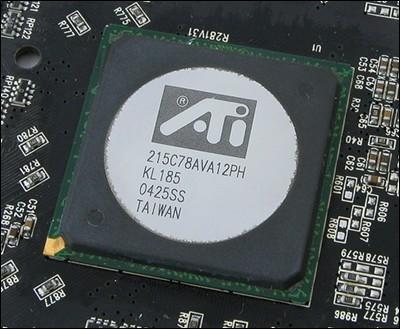

我们看到,Radeon 9200系列芯片的核心编号存在差别,字段“L78”代表Radeon 9200,“C78”代表Radeon 9250,而“J78”代表Radeon 9200SE。
Radeon 9250使用TSOP封装的DDR显存,分为64MB/128bit与128MB/128bit两种规格,工作频率为400MHz。下面,我们就来看一下不同规格的R9250测试。
