“芯”动不已 新核心A64选购指南 |
|
2005-05-25 11:53:28 八戒 资料来源:天极网
|
|
SSE3指令我们首先是在去年Prescott推出的时候看到的,每一次加入新的指令,总是为了提高一些多媒体代码的执行效率,而且新的指令也总是Intel的特权,AMD总是跟在后头。Venice核心引入对SSE3的支持,AMD又一次和Intel站到同一位置了。而从另一方面来看,基于Venice核心上的新Athlon 64处理器也是目前支持最多SIMD指令集的处理器,包括3DNow!,SSE2和SSE3。
从技术上来看,SSE3对于SEE2的改进非常有限,我们不应该期望SSE3指令集能为新Athlon 64带来大幅度的性能提升,而且性能提升也需要有软件支持为前提。
3、改良的内存控制器
每推出一款新Athlon 64处理器核心,AMD工程师都会改良一下它们的整合内存控制器。虽然这可以在一定程度上增加处理器的性能,但更主要的是为了增加内存控制器对不同DIMM模块和不同配置的兼容性。
此前基于采用90nm 制程、Winchester核心的 Athlon 64处理器当与4条DDR400 SDRAM内存模块搭配使用时,性能将会受到一定程度是限制。如果在一个基于Winchester 核心的Athlon 64处理器的系统中使用4条单面DDR400 ,那么这些内存模块只能工作在2T默认模式下,这将会这导致使系统性能要比普通水准的性能低几个百分点。
如果使用4条双面内存模块装,DDR400 SDRAM将不能工作在它默认工作频率下,工作频率将会自动降到333MHz。现在这些问题都在Venice核心中得到解决。基于Venice的Athlon 64处理器能够没有任何限制地与四条单面DDR400 SDRAM内存一起运行,并且如果安装了双面DDR400 SDRAM DIMM的话,它们能够以2T时钟工作在400MHz下。
除Venice内存控制器的兼容性得到改进外,内存控制器的性能也有显著的提升。在Venice运行在性能最佳模式时优,你可以明显感受到增强型硬件数据预取和更多的写入联合缓存区(4个代替2个)所带来的性能提升。这些改进正是基于Venice核心的Athlon 64处理器在同频下能胜过旧核心的原因,并且如果在系统中安装了四条内存模块的话,那性能提升将会更为明显。
在以上几点之外,基于Venice的CPU还有一个更令我们感到惊奇的地方:动态电压。在对处理器内核心封装时,AMD采取了与Intel一样的手法?基于Venice的处理器将不会在内核封装上标识电压。不同的CPU可能会有不同的电压:1.35V或1.4V。但不幸的是,我们以后从它的外观上将无法知道处理器的默认核心电压。
至于在TDP(散热设计功率)方面,新的Venice核心的发热量看起来似乎与老版核心一样,然而实际上情况却并非如此。这一点已经得到证明:Venice拥有更大的频率提升潜力,这主要是因为优异的散热设计有效控制了热量的产生。基于Venice核心的Athlon 64在2.6GHz频率以下的功耗将只有89W,而只有在工作频率达到2.8GHz时才会达到更高一级TDP标准?104W。
总的来说,Venice核心除了以上改进之外,它的内核尺寸及晶体管数量仍与Winchester一样。

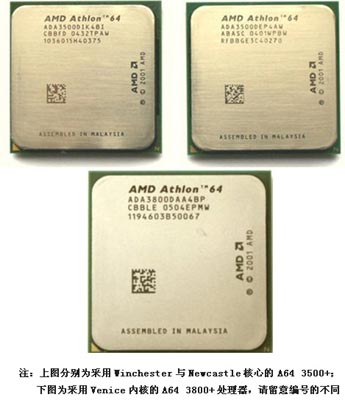

基于新Venice内核的处理器看起来与它的前辈相差无己。不过,我们仍然可以从编号中辨出谁才最是新者。在处理器封装盖上,如果最后两个字母是“BP”的,就暗示这是最新的Venice核心(E3修正版)。
目前基于E3核心的Athlon 64处理器主要有以下几个型号:
?Athlon 64 3000+:频率为1.8GHz,编号从此前的ADA3000BI变更为ADA3000BP ?Athlon 64 3200+:频率为2GHz,编号从此前的ADA3200BI变更为ADA3200BP ?Athlon 64 3500+:频率为2.2GHz,编号从此前的ADA3500BI变更为ADA3500BP
相信不久的将来512KB L2缓存版本的Athlon 64处理器都将改用E3核心。
|
