3.从PCB布局看品质
对于显卡、主板等产品,由于核心被散热片覆盖了,购买时不可能拆开散热片,我们除了从以上方法识别外,对其本身的PCB布局是否合理,也是识别品质的重要手段。比如一块同规格、同型号、同芯片的显卡,正品采用的是公板PCB设计,而一些假货由于控制成本,则采用了非公板设计。“非公板”在更多时候只是为“低成本”或宣传需要而诞生的产物。比如由于不少人对PCB的认识谨谨停留在“某某显卡用了N层PCB”、“PCB的层数越多越好”之类的层面上,JS便因此有了可乘之机……而一款显卡明明只用了4层PCB,可JS却偏偏要说这款显卡用了6层PCB。
要鉴别PCB的质量,我们还要从细微处下手。比如通过观察盲孔和焊锡周围的氧化情况,大家就可以知道该PCB的用料好坏了;通过观察PCB边缘的透光度,大家就能了解该PCB的大致厚度了。当然,如果商家能提供多块不同的显卡实物的话,那么鉴别工作将会更易展开! 比如不可忽视的低通滤波电路,低通滤波电路(一般低通滤波电路靠近显卡的VGA输出接口,是由很多电容和电感组成的线路,用于提高显示信号的稳定性,最终获得优质的输出画面),没有几个消费者重视它,倒是有不少显卡厂商在他身上榨取利润。

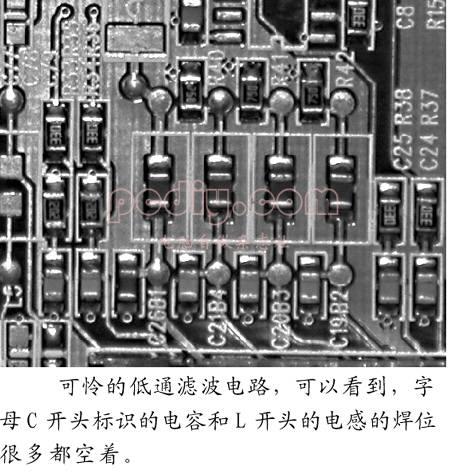

图为:鉴别PCB的质量
此外,一些主板类假产品,只采用2相供电设计,而正品高档产品则采用3相甚至4相供电设计。

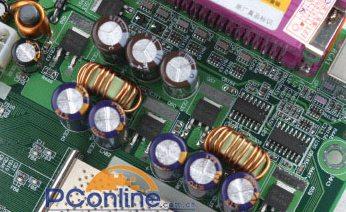

图为:PCB布局看品质
