GeForce 6900显示卡核心代号为NV48，在规格上接近NV40，提供原生的PCI Express支持，核心采用0.13微米制程，核心/显存频率为400/1100MHz；GeForce 6600显示卡则将采用NV43核心，0.11微米制程，原生支持PCI Express，具有GT和标准两个版本。其中GT版核心具有8条渲染管线，采用GDDR3 2.0ns颗粒，显存位宽128bit，核心/显存频率500/1000MHz（标准版核心300MHz，显存频率未知）；GeForce 6200则使用NV44核心，采用0.11微米制程，原生支持PCI Express，核心具有4条渲染管线，会有128bit和64bit两种版本。

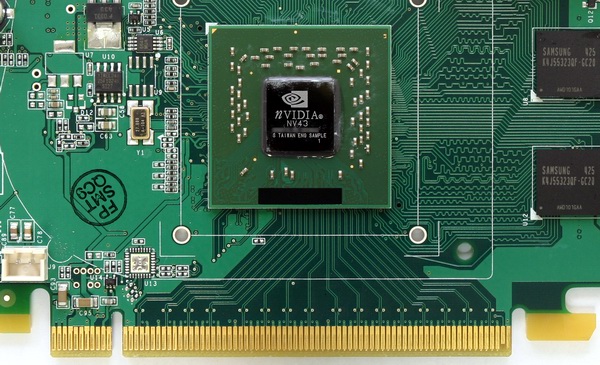

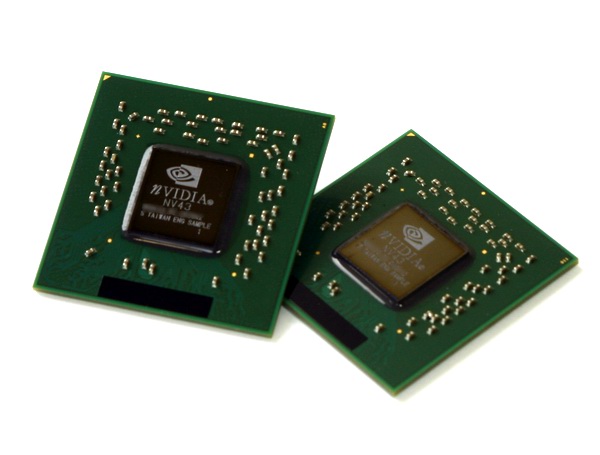

    这其中最引人瞩目的就是针对主流市场GeForce 6600/GT，其核心代号为NV43。NV43是nVIDIA第一款使用0.11微米制程的图形芯片，其完全支持DirectX 9.0c，特别提供对NVIDIA特殊的Shader Model 3.0支持。Shader Model 3.0就是Pixel Shader（象素着色）和Vertex Shader（顶点着色）3.0的集合。Pixel Shader 3.0规范允许着色程序超过65000行，并支持动态流控制（分支），同时也需要相关硬件提供4个Multiple Render Targets（多重渲染对象，可以一次处理显存中多个着色操作）并提供完全的32位浮点精度、着色抗锯齿以及每个象素10个纹理坐标输入。Vertex Shader 3.0则通过“if/then/else”语句增加了流控制功能，并可以在着色程序中使用其他子程序。当然，Vertex Shader 3.0中的指令行数限制也提高到了65000，并支持顶点纹理，允许更多的顶点动态操作。Shader Model 3.0大大增强了显示卡的图形表现能力。

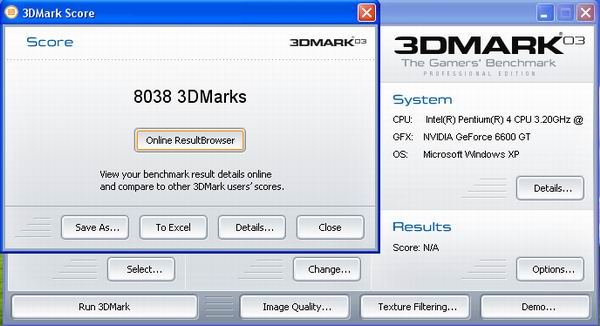

    此外，NV43整合8条像素渲染管线，虽然无法同高端的12条或者16条管线的产品相比，但是应付主流的应用已经足够。上图就是曝光的GeForce 6600GT显示卡的3Dmark 03的测试结果，高达8000分的得分证明其拥有出色的DirectX 9.0应用性能。

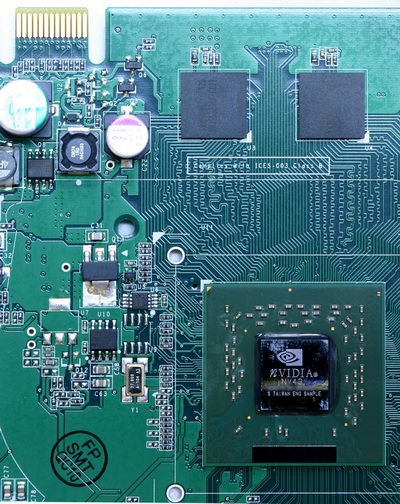

    NV43同时也是NVIDIA的第一款原生PCI Express图形芯片，由于是原生的PCI Express总线，因此其支持所有PCI Express总线的特性。同时nVIDIA的NV43也已经获得了PCI Express总线的制定组织－－PCI－SIG的认可。（这里可以查看:http://www.pcisig.com/developers/compliance_program/integrators_list）

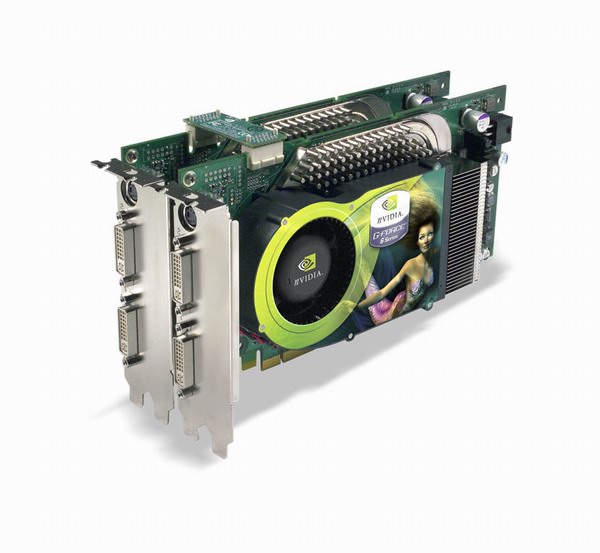

    另外还有一个值得一提的就是NV43支持NVIDIA最新发布的SLI技术。SLI（Scalable Link Interface可伸缩连接接口）技术是一种高端图形解决方案，主要用于服务器/工作站的图形解决方案基于双PCI Express x16图形总线。其实这种SLI同原来3DFX公司的SLI技术比较类似就是由两款显示卡进行协处理。

6600GT已经可以支持SLI了

    GeForce 6600GT针对中高档市场，采用2ns的GDDR3现存颗粒，显存位宽达到128BIT，核心频率为500Mhz，显存频率为1000MHz。售价大概再9美元左右；同时nVIDIA会推出一款GeForce 6600产品，由于核心和显存工作频率降低，因此显示卡仅配置了普通的DDR显存，售价在9-139美元之间。
