总结：无论何种显示芯片，厂家都可能根据需要进行显存搭配，总之在选购时，要注意MX440系列芯片可以采用64位和128位DDR两种显存，假如其采用的DDR显存总容量是64M，但显存位宽只有64位(2.7GB)而非128位(5.3GB)的话，其性能下降将非常巨大，它的性能可能只与MX420(甚至于MX400)相当，对于这一点大家在选购MX440系列显卡时千万要注意。

　　二、曾经的辉煌?GeForce4 Ti系列

　　GeForce4 Ti系列到目前来说，仍是许多玩家眼里性价比最好的入门显卡之一。

　　●NV25

　　最早推出的GeForce4 Ti(NV25)它由GeForce4 Ti4600、GeForce4 Ti4400与GeForce4 Ti4200三款显示芯片组成。其具备6300万的晶体管，以台积电0.15微米制程制造，芯片频率225-300MHz，内存频率500-650MHz，内存带宽8000-10400MB/s。

　　GeForce4 Ti在T&L单元方面拥有“nfiniteFX II引擎”，它是从GeForce3时代开创的nFiniteFX引擎改进而来的，最大的不同在于第二个Vertex Shader(顶点处理单元)流水线的加入，GeForce4 Ti在某些情况下能提供三倍于GeForce3的处理能力。在全屏反锯齿方面，GeForce4 Ti采用了新的Accuview AA技术。

　　通过采用新的取样方式并优化执行过程，GeForce4 Ti在这方面的速度是GeForce3的2倍。此外，为了保证在高分辨率下全屏反锯齿对显存容量的需求，GeForce4 Ti都配备了64MB以上的显存。GeForce4 Ti4200曾是2002-2003年度最风云的中端显卡之一。

　　●NV28

　　为了延续GeForce4 Ti(NV25)的生命力，也为了迎接AGP8X的到来，前年开始NVIDIA同样推出了NV28系列芯片(GeForce4 Ti 4200 with AGP8x、GeForce4 Ti4600、GeForce4 Ti4400架构的GeForce4 Ti4800、GeForce4 Ti4800SE绘图芯片)。NV28的核心/显存频率和NV25一致，NV28也只支持DirectX 8，所以NV28只是一款在NV25原有的基础上升级之后的显卡芯片，只是在原来的Geforce4 Ti 4200图形核心的基础上增加了AGP 8X的支持。图形核心部分的规格上和以前的Geforce4 Ti 4200并没有太大的区别。

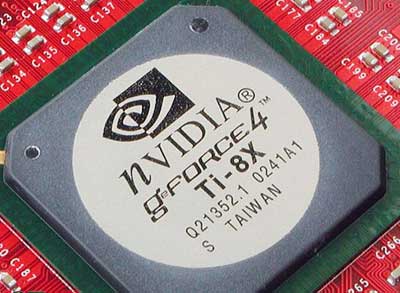

图为：GeForce4 Ti 4200 with AGP8x显示芯片

　　而大家常听说的GeForce4 Ti4800、GeForce4 Ti4800SE NV28系列显示芯片也是GeForce4 Ti4600、GeForce4 Ti4400(NV25)显示芯片的增加AGP8X支持的产品，其在整体性能和前作大同小异，性能差别上还是应更多的看做工和显存(显存频率)的采用情况。

　　总结：做为过渡意味甚浓的NV28产品，在GeForce FX量产后，其在市场上的寿命也逐步开始终结。但就整体性能而言，无论是NV25还是NV28虽然它们都不支持目前主流的DirectX 9，但其整体性能却不比FX5600系列差，特别是在DX8的应用下，所以仍被许多怀旧的读者看重。

　　三、今天的主流?型号纷杂的GeForce FX系列

　　●NV30系列

　　NVIDIA的NV30绘图芯片(GeForce FX)，其主要技术参数如下：0.13微米制程，铜互连工艺；1亿2千5百万晶体管；8条像素渲染管线，每条管线集成1个纹理单元，单周期处理16个纹理；1个并行顶点渲染引擎；4 x 32-bit“DDRII”显存控制单元，工作频率500MHz DDR；标准16GB/s的显存带宽，最大48GB/s显存带宽(使用帧缓冲压缩功能)；支持AGP 8X；完全支持DirectX 9.0的像素和顶点着色；三角形生成率达到了3亿5千万个/秒，像素填充率达到了40亿/秒，每秒可执行160亿次反锯齿采样。

　　Geforce FX图形芯片基于全新的nVIDIA CineFX架构，可实时传递电影画质图像和特殊效果。Geforce FX图形芯片支持OpenGL和DirectX 9.0，支持Pixel Shader 2.0+，Vertex Shader 2.0+，支持高精度128-bit浮点色彩。内核集成2倍于Geforce4 Ti的晶体管数目，采用nVIDIA专利的动态热辐射散热技术。

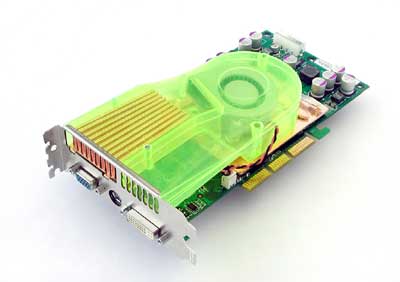

光看散热片你就知道NV30的火力了

　　在制造工艺上，Geforce FX图形芯片采用的0.13微米工艺，和0.15微米工艺相比，0.13微米工艺可大幅度降低图形芯片的功耗和发热量。0.13微米工艺也使得制造厂家可以在更小的芯片面积当中封装更多数目的晶体管。

　　此外，Geforce FX采用了FCBGA(Flip Chip Ball Grid Array)封装。在显存方面。GeForceFX采用了128bit的DDRII显存，运行频率达到了1GHz(实际运行频率为500MHz)，其显存带宽为16GB/秒，NVIDIA将采取新的带宽优化技术来提高显存带宽的使用效率。
