2M L3缓存技术

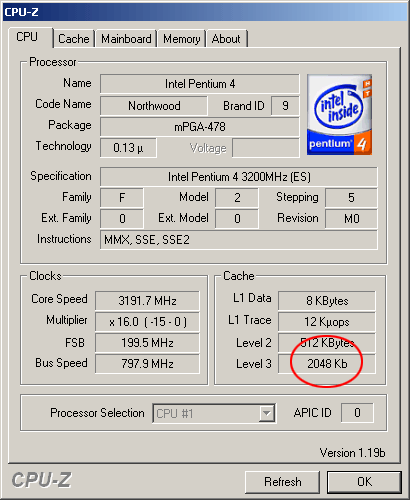

图1

　　桌面领域首次出现了2M三级缓存的处理器

　　　在IDF2003上发布了Pentium4(以下简称P4) Extreme Edition。11月正式上市时被更名为P4XE，中文名称为“P4至尊”。作为P4的终极版本，P4XE采用0.13微米工艺制造，主频率为3.2G，支持HT，值得注意的是P4 XE加入了2M三级缓存技术。在频率提升困难的情况下，增加缓存的容量是提高性能的捷径。特别是P4的超长流水线结构，缓存容量的增加可以减少分支预测失败后造成的效率损失。但是大容量缓存的弊端也很明显：发热量，功耗增大，对散热要求提高。

图2

　　可以看到，由于加入了2M的缓存，与频率相同的P4 3.2G相比，P4 XE 3.2G晶体管数目暴增，功耗也增大了10.1W。可见缓存的增加对现有的主板的供电系统是不小的考验。缓存的增加也对CPU的散热提出了更高的要求。核心最高温度下降到了64℃，散热器的热阻至少要求达到0.25℃/W，超频也更加困难。

　　Hyper-threading(超线程技术)

图3

　　HT技术第一次被引入PC是2002年11月发布的P4 3.06G，2003年P4C系列将HT技术带入了3G以下的CPU。Pentium 4是超长流水线、高主率的处理器。运行一般软件时，处理器中很多运算单元暂时闲置，浪费大量资源，而且频率越高浪费越大。HT技术的设计思想是让闲置的运算单元并行执行其他线程的运算，最大限度的利用处理器资源。因此，理论上，具备HT技术的处理器要比不具备该技术的处理器拥有更高的执行效率。HT技术在一个物理处理器核心的基础上虚拟两个逻辑处理器核心，每个逻辑处理器核心拥有独立的寄存器。两套寄存器协同处理多个线程，使处理器具备同时运行两个程序，或者是一个程序中两个线程的并行运算能力。除了处理器，HT技术的实现还需要主板BIOS，操作系统和应用软件的支持。从845PE起，Intel的芯片组均提供了HT支持。WINXP和WIN2000SP4也提供了HT支持P4 2.4C以及P4 2..6C的普及解决了HT推广的硬件方面。HT现在最需要应用软件的支持。

　　由于不是真正的双处理器技术，HT的应用存在一定的局限性。比如，在低频的处理器本身性能不强，没有那么多“空余”的资源可以再利用，此时采用HT技术就会拖后腿。如果出现资源不足的情况(包括内存带宽和周边设备的缺陷)，HT技术开启后某些应用也会出现性能下降的情况，Intel也已经承认确实存在极少数性能下降的情况。但绝大多数应用程序的性能会有所提高，特别是使用多线程应用程序和同时运行两个应用程序时。

　　二、AMD技术回顾

图4

　　64位计算技术

　　AMD正在探寻一条与Intel不同的技术道路。2003年3月AMD的K8终于亮相??面向服务器的Opteron。9月份，原来代号为ClawHammer的桌面级64bit处理器Athlon 64和以及SledgeHammer的Athlon FX也与世人见面。AMD开始了64bit计算的推广之路。

　　AMD推广的64bit计算技术是“X86-64”。作为X86-32的延伸，AMD认为其最大的优势是对现有系统的完美兼容。通常所说的64位指令，并不是指指令的全长或操作码的长度为64位，而是指操作数所能达到的最大位数为64位。由于操作数一般需要存放在通用寄存器中，因此64位处理器通用寄存器的尺寸也必须是64位。相比传统的X86处理器，K8在进行64位扩展的时侯，把8个通用寄存器增加到了64位，同时增加了指令指针寄存器的位数为64位。

　　K8的架构与相比原来的Barton核心相比没有发生实质性的变化。Athlon 64和Athlon FX的强劲性能很大程度上得益于集成的内存控制器。但是12级流水线和SOI工艺可以使K8的主频继续提升。

　　AMD还不足以推动整个PC向64bit过渡，所以AMD将64bit计算的先进性与对现有系统的兼容性同等重视。作为推广的最终目标和现实努力，AMD希望能先于Intel之前掌握64位平台的住的主导。如果成功，AMD可能会翻身；即使推广失败，那么Athlon 64和Athlon FX仍然是性能很强的32bit处理器。

　　集成的内存控制器

　　Athlon64/ AthlonFX处理器使用了全新的北桥架构，把旧有北桥一分为二：内存控制器，北桥总线接口直接集成到了处理器内部；传统北桥中的AGP控制器，与南桥进行数据交换的接口界面则外置。新的北桥架构通过外置Hypertransport总线(最大位宽16bit，最大运行频率800MHz的双向传输)将北桥的内置部分同外置部分的AGP控制器等连接在一起。峰值带宽达到了6.4GB/s，与Intel的P4的6.4GB/s持平。

　　集成内存控制器是AMD的一个创举。这种结构可以最大限度的减少内存与处理器之间传递数据的延迟。Athlon64整合了单通道DDR400控制器，AthlonFX则可以支持双通道Registered DDR400内存。K8的基本结构没有发生质变，能够在比Barton更低的频率下就击败P4 3.2G，新的内存控制器功不可没。

　　三、2003年CPU的特点

　　作为PC的核心部件，CPU的升级换代引领着其他部件的升级浪潮。2003年的CPU市场依然是Intel和AMD你争我夺。整个市场依然是Intel强AMD弱。回顾2003年的CPU发展的特点还是很鲜明的。

　　主频提升困难

　　Intel在2002年底发布了P4 3.06G，到截稿时Intel发布的最高频率是P4 3.2G，一年之中频率只提升了200MHz不到。这种提升的幅度在Intel的近两年的历史上是罕见的。Athlon XP的实际频率也徘徊在2.2G左右。造成这种情况的原因可能有两个：首先是风冷条件下现有处理器的频率已经接近0.13微米工艺的极限。Intel将再次面临制造工艺的提升。不过Intel已经表示0.09微米工艺已经成熟，很快就可以投入量产。AMD的问题要大一些，K7的架构已经到了极限，由于K7采用了十级流水线设计，继续提高频率很可能造成每级流水线的负担增大。(Barton核心的Athlon XP在风冷条件下的极限频率在2.6G左右，P4则可以突破4G)

　　另外一个原因是处理器的功耗已经非常大了，如果继续提升主频，将增加主板的设计难度和制造成本。原本设计865/875的时候考虑了对Prescott的支持，但Prescott 100W以上的功耗使得这一想法成了悬案。即使是2.8G的Prescott都可能达到100W，只有符合FMB1.5或以上规范的主板才能支持Prescott。

　　前端总线提升非常明显

　　2003年P4的前端总线(FSB)从533 MHz提升到了800 MHz，AMD也发布了FSB为400MHz的Athlon XP，同时Athlon64也都采用了800MHz总线的设计。

　　总线的提升对有利于提升性能，在主频提升困难的情况下，提升总线频率是一个非常好的过渡办法。而且Intel将FSB提升到800MHz，对主板MCH芯片要求高了很多。Intel可以利用自己的制造工艺上的优势来打压台系厂商(台系厂商的北桥芯片的制造工艺与Intel比还存在一定的差距)。Intel还计划将总线频率提升至1.2G。

　　四、芯片组新技术的回顾

　　PAT技术

　　PAT的全称是Performance Accelerate Technology，直接的翻译是“性能加速技术”。它出现在2003年4月份发布的875P芯片组中。这种技术主要被用来改进芯片组的性能。PAT对芯片组性能的提升是通过减少了芯片组内部FSB和系统内存之间延迟来实现的。PAT技术一共减少了两个传输周期的延迟，其中从CPU到内存控制器的数据传输减少了一个时钟周期，从内存控制器到内存的片选又减少了一个时钟周期。PAT技术必须依赖芯片组和BIOS，865芯片组系列就不能实现PAT。最初普遍认为PAT是875P的独门秘籍。但是Intel宣布865PE芯片组已经预留了PAT的相关电路只是没有打开后，主板厂商便开始在865PE中打开所谓“内存加速模式”来达到和PAT同样的效果。PAT技术对提生内存带宽是非常有帮助的。只是这种技术对内存的品质提出苛刻的要求。普通的应用中用户是很难体会到PAT和类PAT技术带来的好处，所以在选择865PE主板时不必太在意是否提供了类PAT的内存加速技术。

　　Dual DDR

　　2003年Intel彻底放弃了叫好不叫座的RAMBUS，大力推广Dual DDR(双通道DDR)来满足P4的庞大内存带宽需求。Intel在年初上市了入门工作站级别的E7205芯片组，支持HT技术，533FSB和Dual DDR266。

　　4月23日，Intel又发布800FSB的P4处理器和支持Dual DDR400的875芯片组，后续发布的865PE/G/P均以Dual DDR为卖点。不过实现双通道需要有一些要求，比如要将两根内存分别插如同一组内存插槽内才能实现双通道，内存的批号，容量，速度也要尽可能一致。

　　除了Intel，Dual DDR也染指了AMD平台。nForce2的前身nForce第一次将双通道的概念引入PC。但是和Intel的Dual DDR不同，Athlon XP的FSB带宽需求单通道DDR即可满足。nForce2含有两个内存控制器，可以同时为两个设备提供数据，与以往的单个内存控制器相比，nForce2提高了多任务处理能力。也因为这个原因，nForce2组成的双通道的形式要灵活的多---不同容量和不同规格的内存都可以。这种实现方式的弊端是带宽提升就很难实现了。nForce2双通道的实际效果不如865/875就很自然了。

　　我们到底需要多快的CPU？

　　处理器发展到现在，最高主频已经突破了3GHz，达到3.2GHz，而且在不久的将来，更高主频的CPU还将陆续出现。不过越来越多的用户就会提出这样一个疑问：这么快的CPU对我来说究竟有哪些好处？难道我花几千元买到一颗3.2G的P4或者Athlon64 3200+仅仅是为了看看测试得分吗？到底在哪些方面才能真真切切的体会到这些高速处理器的优势来？

　　为了回答这个问题，我们就得从日常应用的角度去分析了。

　　视频、音频编码压缩

　　首先，大家买电脑都是为了使用而不是测试的，所以测试的分数只能给用户以指导，但是代替不了实际的应用。在日常的应用中，也许大家把大部分时间都用在了上网、聊天、看DVD以及玩游戏上。但是随着视频、音频技术的高速发展以及数码产品的普及，现在的应用发生了巨大的变化。下面列举几个实际应用的例子。

　　用户甲：最近从同学那里借来《终结者III》、《黑客帝国2》等几部DVD大片，看了之后觉得十分不错。想保存在机器上，不过由于拷贝DVD占用空间实在太大，自己又不想去再买碟，于是通过XMPEG软件来压缩转换DVD影片。可是刚一转换就发现问题了，原来的P3 700已经力不从心了，转换时间居然长达8个多小时，而且会遇到中途死机的问题。平时上网、打字都觉得这个机器速度和同学那台P4相差无几，但是现在……

　　用户乙：最近老爸新买了一台数码摄像机，因此出去游玩的机会增多了。每次游玩归来的时候老爸都交给我一项艰巨的任务，将DV里的东西保存在电脑上。可是DV输出到电脑上的AVI文件十分巨大，少则几百兆，多的话高达几个GB，如果不压缩的话，硬盘空间根本不够。可是每次压缩就感觉电脑慢如蜗牛，我的机器可是当时红极一时的Athlon XP 1500+呀……

　　上述两个案例都真实的反映出视频、音频的编码压缩对CPU速度的需求是无止境的。而且即使目前最快的Pentium43.2G也满足不了需求，明白了这个我想你就明白了为什么还要选择那么高速的CPU。
