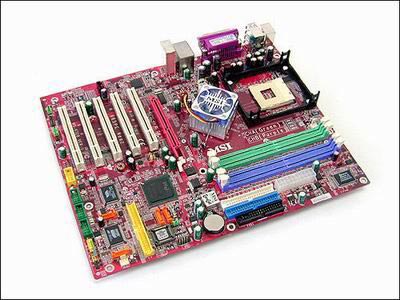

图为：微星865PE Neo2主板

　　CPU的发展速度已经一骑绝尘，即便是整个系统中仅次于它的内存也望尘莫及。然而，这种现象并非是好事，因为CPU将不少时间周期浪费在等待内存操作中，而没有真正地全速运转。尽管内存之下还有更慢的硬盘，但是以现有的技术水准，解决内存问题才是当务之急，也更为现实。DDR与RDRAM等技术的出现自然是冲着这一目标而去，然而面对贪婪的CPU，它们也逐渐力不从心。客观而言，提高内存的工作频率依旧是最直接的内存带宽增加方法，但是这毕竟受到制作工艺与成本的限制。事实上，除了在内存本身上加以改进，我们还可以对内存控制器加以改进。采用I865PE芯片组的微星865PE Neo2主板便实现了对双通道DDR400的支持，再加上支持800MHz前端总线以及超线程技术，当仁不让地成为一款主流产品。

　　通过ICH5R与Promise PDC20378磁盘控制芯片，微星865PE Neo2实现了堪称完美的Serial-ATA RAID支持，能够连接4个串行ATA设备。

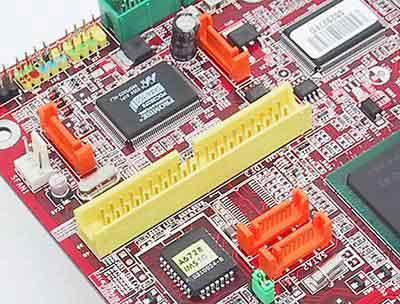

图为：ICH5R与Promise PDC20378磁盘控制芯片

　　作为一款豪华版的主板，IEEE1394、光纤声卡、千兆网络等功能也一应俱全，微星的D-Bracket 2故障侦错模块，通过四个LED灯能够显示错误信息，方便用户对机器的状态进行监控查询。另外，微星通过集成MSI CoreCell的芯片可以探测系统的工作状态，适时地调节风扇转速和电源供应，以期达到降低工作温度、延长元件寿命、节省能源消耗等目的。

　　在超频功能方面，865PE Neo2延续了微星一贯的良好表现，CPU核心电压、AGP电压、内存电压都可以自定义调节，而且提供了非常实用的线性超频。然而最为关键的是，865PE Neo2还是实现了类似I875P主板才具备的PAT内存优化技术。不过迫于Intel的压力，微星将其内存优化技术改名为MAT，但是实际性能提升幅度还是相当明显。

　　四、 技嘉GA-8KNXP Ultra(I875P)

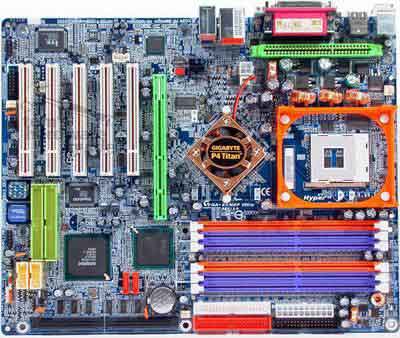

图为：技嘉GA-8KNXP Ultra主板

　　技嘉GA-8KNXP Ultra采用Intel最新I875P与ICH5南北桥组合，支持AGP Pro 8X，夸张性地拥有6条DDR400的内存插槽，支持双通道DDR400技术、800MHz前端总线以及超线程技术。在硬盘输出部分，GA-8KNXP Ultra提供了IDE、S-ATA以及SISC当今业界最为主流的三种接口，并提供磁盘阵列功能，而六相电源、千兆网络输出功能也是该款产品的最大亮点。

　　I875P北桥芯片是从每一批先进制造的硅晶圆中挑选百分之十电气特性表现最优秀的芯片，通过S9K测试仪器全面性、最高速度的频率测试以确保其稳定性，因此其PAT内存优化技术被认为是原汁原味的，决不会影响稳定性。此外，I875P北桥芯片的内存数据门开合机制可以不必绕过传统的FIFO缓冲区电路，CPU存取位址触发可以节省一个周期，进一步提高性能。

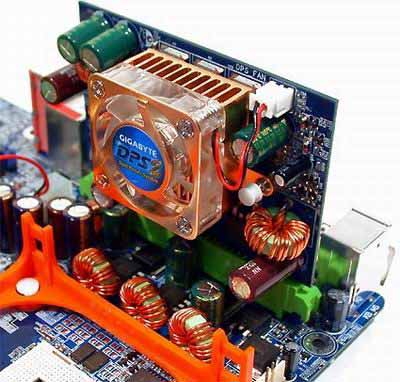

图为：DPS2子卡模块

　　GA-8KNXP Ultra具备了独特的DPS2双电源回路系统，超频玩家应该会对这很有兴趣。主板本身具备了三相电源稳压器，如果加上了DPS2子卡模块，那就能当作六相稳压器，或是两个三相稳压器来使用。如果疯狂的供电设计对于提高稳定性还是有所好处，同时也帮助超频。在千兆网络功能方面，GA-8KNXP Ultra为了减轻南桥芯片的负载，技嘉使用CSA技术来连接超高速网络功能。

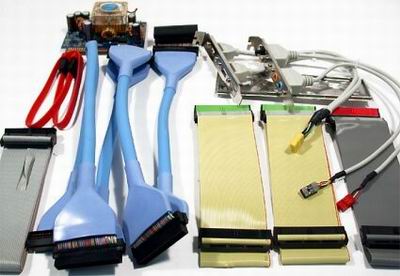

附件的齐全程度也令人惊讶

　　在做工、用料、技术指标等方面，这款技嘉GA-8KNXP Ultra主板都堪称完美，附件的齐全程度也令人惊讶，或许唯一缺少的功能便是IEEE1394。不过同样夸张的也包括这款主板的价格，将其列为本年度的热门主板并非是看重其市场接受度，而是完全冲着其无与伦比的“高贵”。
