2006年7月24日， 处理器巨头公司 “AMD”正式宣布与业界知名显示芯片研发公司“ATI”合并，双“A”强强联合，也让整个IT界为之震动！由于AMD与ATI两家公司在产品研发方面互补性非常强，此次合并的意义不仅在于提高AMD自身品牌效应，更对日后AMD自有品牌芯片组研发打下了坚实的基础，对AMD整体系统平台性能提升起到了推波助澜的作用。继“AA”合并首款战略性产品——RS690芯片组在整合平台领域取得巨大突破后，AMD又一款面向中高端市场推出独立型芯片组产品——570X也于近日浮出水面。

    从表面规格来看，570X与ATI之前发布的RD580十分相似，最大的亮点就是支持ATI显示卡独有的CrossFire（交叉火力）技术。可以说570X芯片组是在之前的RD580进行优化设计而来，最大的改变是增进了这款芯片组的超频能力，同时将之前的双PCI-E x16设计成了x16+x8的模式。而在南桥芯片方面则仍然采用了高端的SB600，支持4个SATA2接口以及NCQ技术，同时可实现RAID 0/1/5/10等多种磁盘阵列模式。

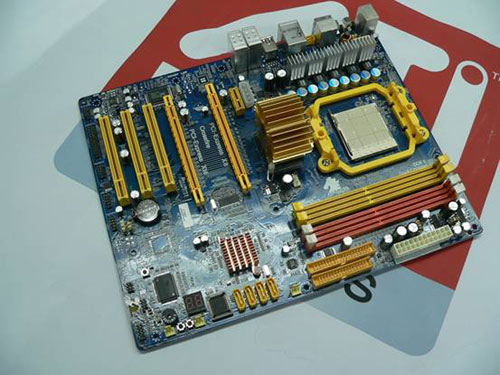

    凭借与AMD长期以来良好的合作关系，捷波科技此次率先公布了自家的570X芯片组产品，并将其归入旗下超频口碑颇佳的——悍马系列产品中。该款产品暂且命名为HA02 GT，依旧采用标准规格尺寸的蓝色PCB打造，走线设计清晰、原件布局工整，做工用料方面也十分令人称道！

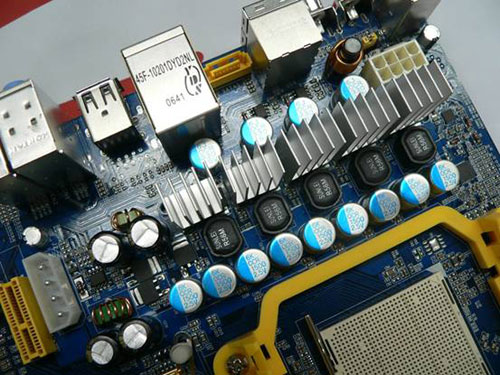

    CPU供电方面，这款捷波570X主板采用了豪华的五相回路，配合密闭式电感，以及强化的散热的MOS管设计，无疑在超频方面更胜一筹。而电容方面也均采用日系固态电容，有效的增强了主板在长时间高温运行下的使用寿命。

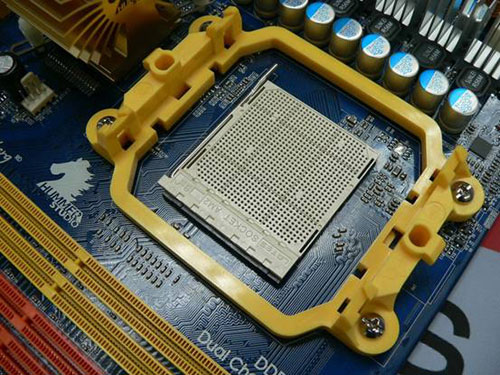

    采用当前主流的940接口，支持包括Sempron、Athlon64、Athlon64 X2、Athlon64 FX在内的全系列AMD AM2接口处理器。

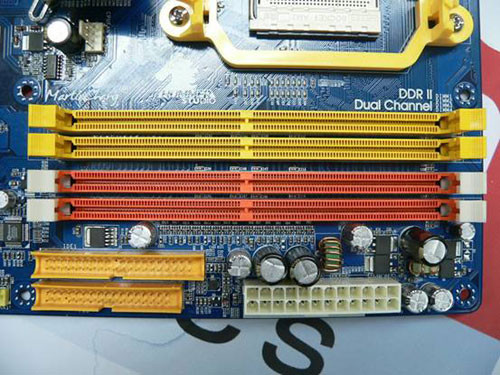

    采用四根DIMM插槽最高可支持高达4GB的内存容量，支持双通道DDR2 667/800规格内存，实现12.8GB/s的惊人带宽。

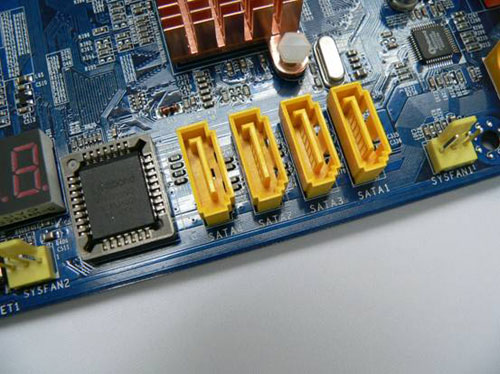

    采用高端的SB600南桥芯片，为主板提供4个SATA接口，支持SATA 2传输标准，支持RAID 0，1，5，10磁盘冗余管理模式以及NCQ技术，同时保留了一组IDE接口，对传统PATA133的提供支持。

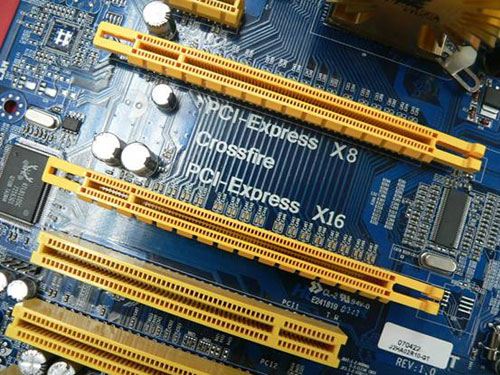

    提供对ATI CrossFire技术的支持，分别提供一条PCI-E x16与PCI-E x8插槽，使用单卡的玩家可以将显卡插于全速的PCI-E x16插槽中，当同时插入两块相同型号的ATI显示卡时，通过BIOS设置便可以开启CrossFire模式，3D性能提升幅度在30%-50%之间，适合那些发烧级游戏玩家选用。

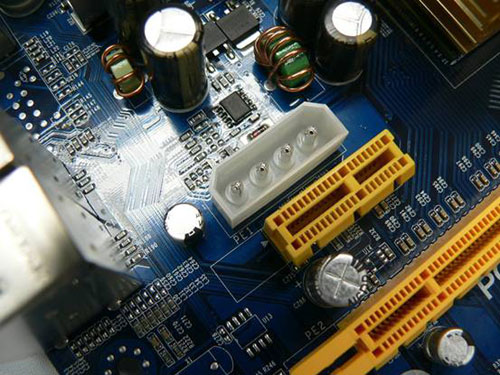

    额外的辅助4PIN供电接口，对采用CrossFire双卡模式时提供充足的电力能源，发挥最强劲的3D效能。

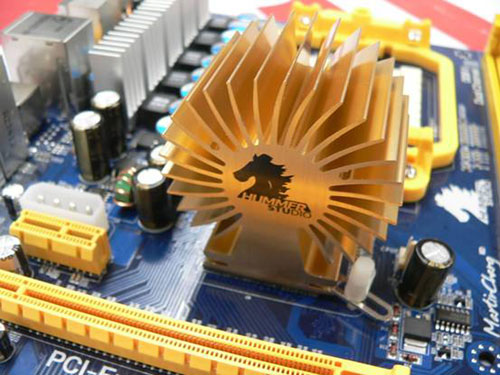

    570X芯片组的发热量并不高，采用被动散热即可。这款捷波570X主板采用了立体设计北桥散热芯片，上面印有悍马（HUMMER）的英文LOGO，个性十足！

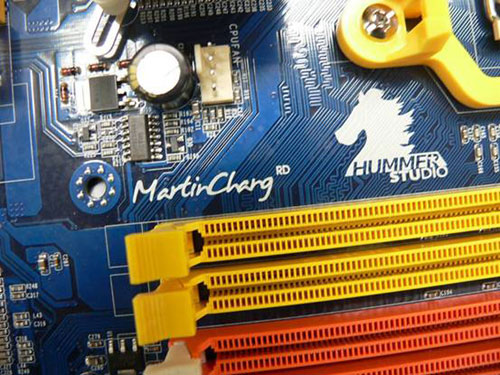

    捷波悍马系列主板。由台湾资深主板研发工程师Martin Chang领衔的研发小组设计，主板上同样可以看到其签名的LOGO。

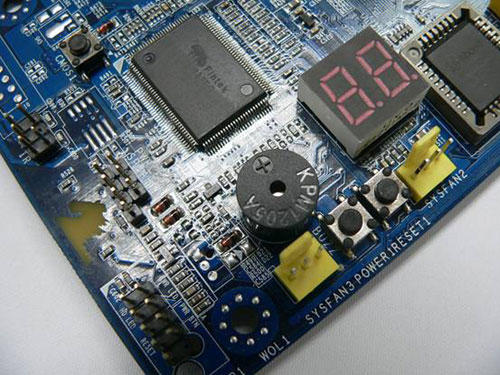

    为了方便超频玩家进行裸机测试，捷波悍马570X主板板载蜂鸣报警器、Debug指示灯以及电源启动开关、CMOS清除开关等人性化设计。

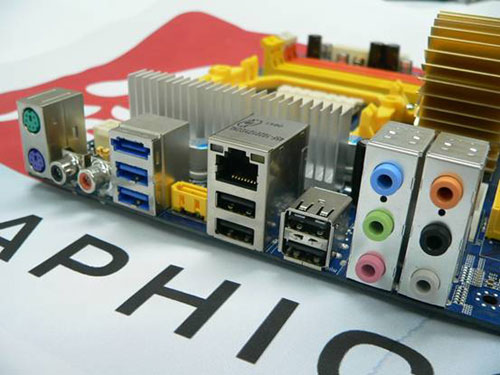

    I/O接口方面，这款产品提供了一组7.1声道音频接口、一组同轴音频输入与输出接口、千兆网络接口、6个USB2.0接口以及一个ESATA接口，可谓一应俱全，完全满足各类用户的需要。

    总体来说，AMD 570X芯片组的整体规格相当强劲，矛头直指NVIDIA中高端的nForce 570SLI。而570X芯片组最大的优势则在于AMD所推崇的平台化概念，众所周知，AMD是目前业界唯一一家可以同时提供，CPU、CHIPSET、GRAPHICS的硬件生产商，无论在产品兼容性以及性能发挥方面都可以得到良好的保障。有消息称，这款捷波悍马570X主板的上市价格将会保持在599元，如果此消息属实的话，那么该主板将无疑是主流AMD平台中最具性价比的一款产品，同时我们也期待更多的570X芯片组主板能够在近期上市！
