1.3    EPS的设计原理

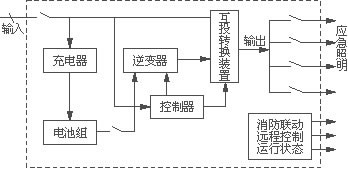

    1）应急照明和事故照明类照明型的EPS一般以单相为主，主要为应急照明场合（商场、娱乐场所、办公场所、交易场所等）提供集中供电，如图2所示。当输入电源正常时，市电一路通过转换装置输出给日常照明，另一路通过充电器给电池组充电，当控制器检测到市电中断或异常(偏低或偏高)时，向逆变器发出启动信号，并控制互投转换装置转至逆变器输出。当然，对于EPS的接法不同，还可以把EPS当作二路电源、三路电源使用。

图2    照明EPS的供电系统

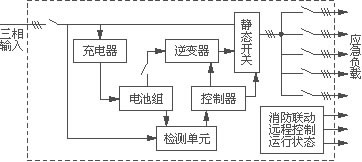

    2）应急照明及混合型负载类此类型EPS一般适用于负载性质比较复杂的场合，譬如既有照明型负载，又有动力型负载，所以一般以三相居多，如图3所示。适用场合为宾馆、高层建筑、医院、大型商场等。

图3    混合负载型EPS供电系统

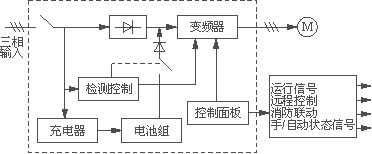

    3）电机专用的变频起动类此种类型EPS主要为电机类负载而设计，避免因电机起动过程中的大电流冲击而损坏设备。被广泛应用于大功率电动机负载，比如电梯、消防水泵、大型风机等。与其他EPS的不同之处是此类EPS一般只有单路输出，如图4所示。当三相输入市电正常时经整流后给逆变器提供直流电，同时经充电器对电池组充电；当三相输入断电或异常时，自动转由电池组给变频器提供直流电。当需要电机负载工作时，送给变频器启动信号(运行信号、远程控制信号等)，变频器会立即输出。从0～50Hz变频，供给电动机进行变频起动，当其频率到达50Hz后保持正常运行。

图4    电机专用型EPS的供电系统
