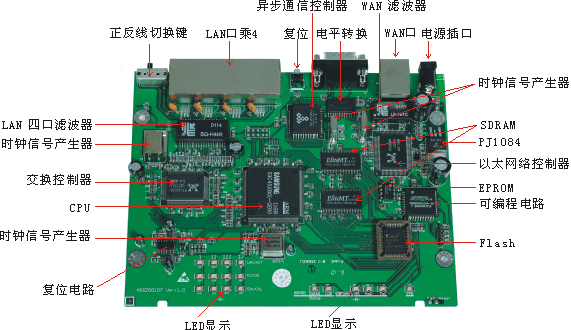

EA-2204的内部构造十分简单,只有一块线路板,外观及主要部件名称如上图所示。下面对其分别详尽解释,以便您能更好地了解。

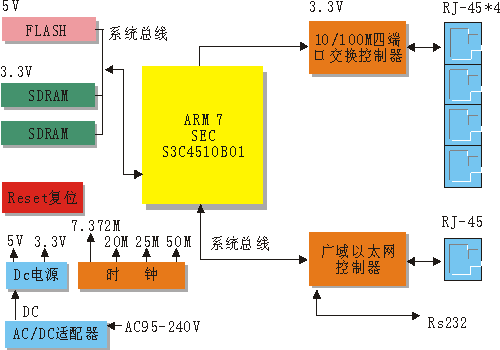

1、EA-2204电路框图
从电路框图看,外置的AC/DC电源适配器将市电变换成直流,再经过DC稳压滤波给整个电路提供5V和3.3V DC稳定工作电源。时钟电路为CPU、RAM和各种控制芯片提供7.372M、20M、25M、50M的工作时钟信号。EA-2204核心是一颗ARM7处理器,通过系统总线连接FLASH和SDRAM,路由器上电后,CPU从FLASH中读取程序和配置数据进行初始化,SDRAM为程序运行和数据处理提供临时存储空间。CPU复位电路在系统上电或电源异常又恢复时使CPU自动复位,用户在必要时可通过按后面板上的复位开关来使CPU复位。CPU控制广域以太网控制芯片,通过一个RJ-45接口或RS232接口,连接国际互联网来处理数据。一个4端口交换控制器,通过四个RJ-45连接局域网集线器、交换机或连接电脑,直接进行数据交换或通过CPU控制与广域网连接进行数据处理。

下面对各部分详细介绍。
2、电源电路

EA-2204路由器采用外置电源适配器连接市电供电。该电源适配器内部采用开关电源,具有AC电压适应范围宽、重量轻、输出电压稳定、效率高等特点。它适用于世界各地区,可以在市电电压95V到240V范围正常工作,提供5V直流稳定输出。
5V直流经路由器背板电源插座输入,经过电感滤波,分两路给整个电路供电。一路直接供给工作电压为5V的电路,另一路通过集成电路PJ1084进行电压变换,得到部分电路工作所需要的3.3V电压。
PJ1084是一种低压差的线性电压调整集成电路。其主要参数如下:
电压输入:最大12V
输出电流:最大5A
输出电压:通过外部电路可调,固定2.5V或3.3V
输入输出电压差:最大1.3V
稳压精度:1%
该稳压集成电路有TO-220和TO-263两种封装,TO-220在功耗较大时可加装散热片,TO-263是贴片型封装,因EA2204的电路功耗较小(实测工作电流仅500mA),所以使用的是TO-263封装,直接贴装在PCB上即可。
|
