内部构造

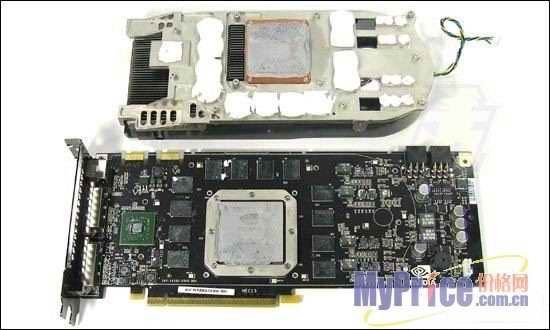

拧下显卡背面的螺丝后,我们把散热风扇和卡身一分为二。卡身左边是NVIDIA NVIO芯片,它提供双400MHz RAMDAC和双DVI输出、TV输出还有HDCP。中间十二颗显存排列在G80核心周围,组成768M/384bit的规格,右边是供电模组。这三部分在散热片上都有相对应涂了白色硅胶的结合部分。

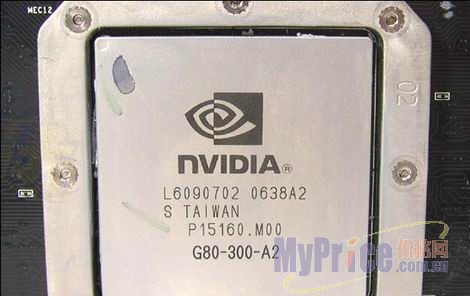

G80核心为了散发热量加上了铁盖,旁边还有框架,看上去俨然NVIDIA的通用CPU。G80正式的编号为G80-300,为了提高良率仍旧采用90nm制程,它核心集成了6亿1千8百万颗晶体管,128个Unified Stream Processor、64个Texture Filtering Unit、32个Texture Address Unit、24个ROP。从规格上来说已经完全脱离了Pixel Shader、Vertex Shader的设计,采用全新的动态方式处理数据。

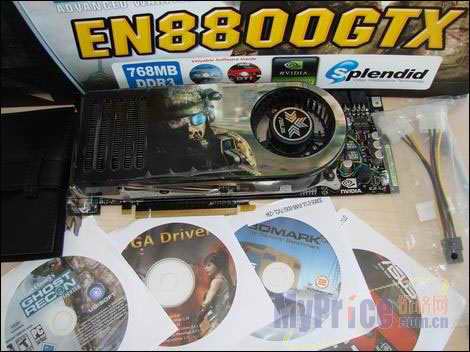

这款产品的附件非常丰富,有色差线,2个4PIN转6PIN接头,DVI转接头,一个CD包以及3DMark06、GTI Racing、Ghost Recon三款价值不菲的软件。
